引领工业市场从32位mpu向64位演进

基于瑞萨高性价比rz/g2l处理器,具有极强的泛用性和易用性; 1/2xcortex-a55@1.2ghz cortex-m33@200mhz,满足高性能和实时性需求; 集成arm mali-g31 3d gpu,vpu支持h.264 1920*1080@30fps视频编解码; 丰富多媒体接口mipi-dsi/rgb/mipi-csi/parallel csi,支持1080p高清显示; 工业级:-40℃-85℃,邮票孔 lga,222pin;

应用:工业hmi、工业控制、医疗器械、电力智能设备、车载终端、轨道交通等。

    |
  • 核心板
  • |
  • 开发板
  • |
  • 规格参数
  • |
  • 规格型号
  • |
  • 选配模块
  • |
  • 资料下载
  • |
  • 购买连接
  • |
  • 智能工控领域超高效rz/g2l处理器的应用范围

    瑞萨rz/g2l是一款工业领域高性能、超高效的芯片,具备丰富多媒体功能,显示、摄像头、音频接口资源丰富,满足人机交互和图像采集需求,适用于工业hmi、医疗、工业自动化、电力、显控终端等场景。

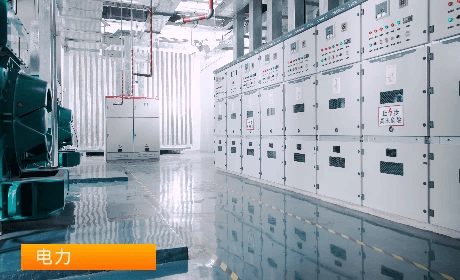

    工业hmii 医疗 工业自动化 电力 显控终端 智慧交通

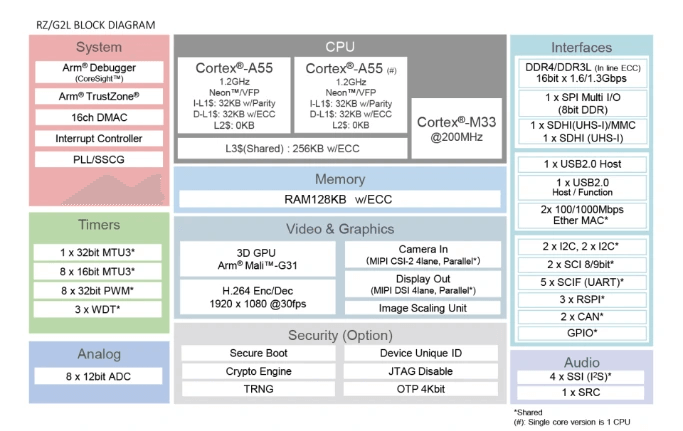

    cortex-a55 cortex-m33双核处理器, 强大的边缘计算能力

    rz/g2l处理器配备cortex-a55@1.2ghz cpu、cortex-m33@200mhz,arm mali-g31的3d图形加速引擎以及支持视频编解码器。配备16位ddr4-1600/ddr3l-1333动态随机存储器、摄像头接口(mipi-csi/parallel-if)、显示器接口(mipi-dsi/parallel-if)、usb2.0 接口、sdhi接口、can接口、千兆以太网等丰富的接口。

    rz/g2l处理器

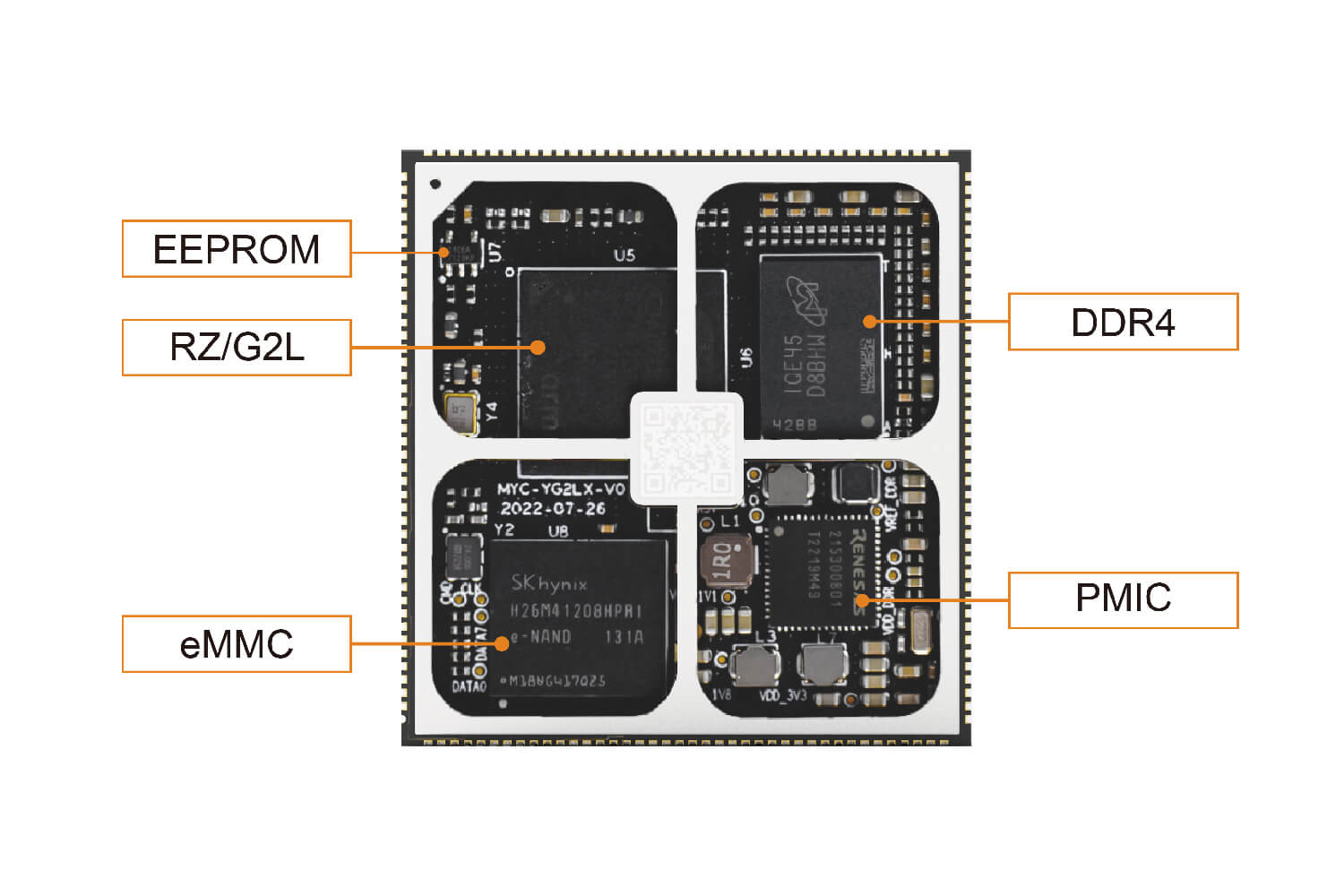

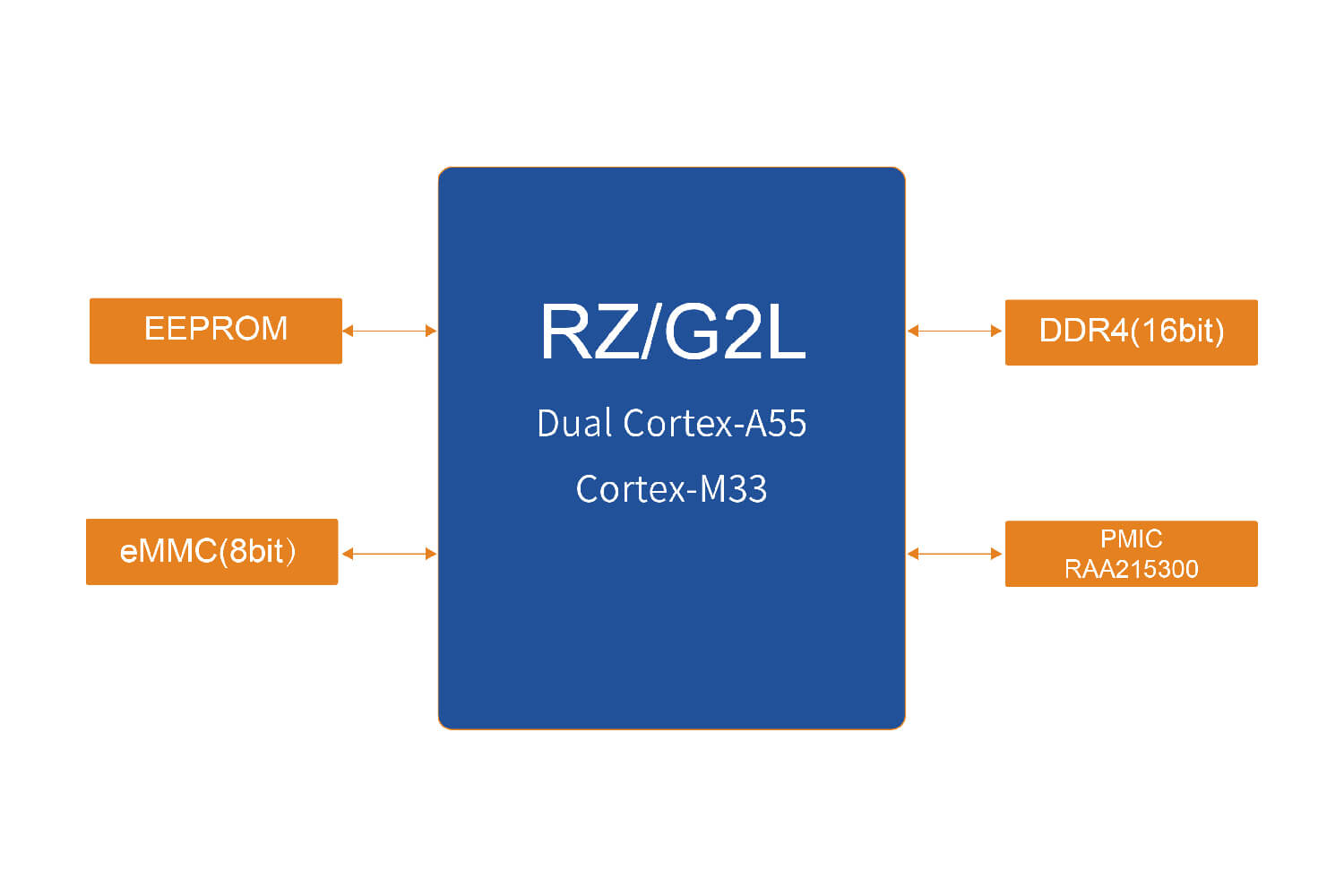

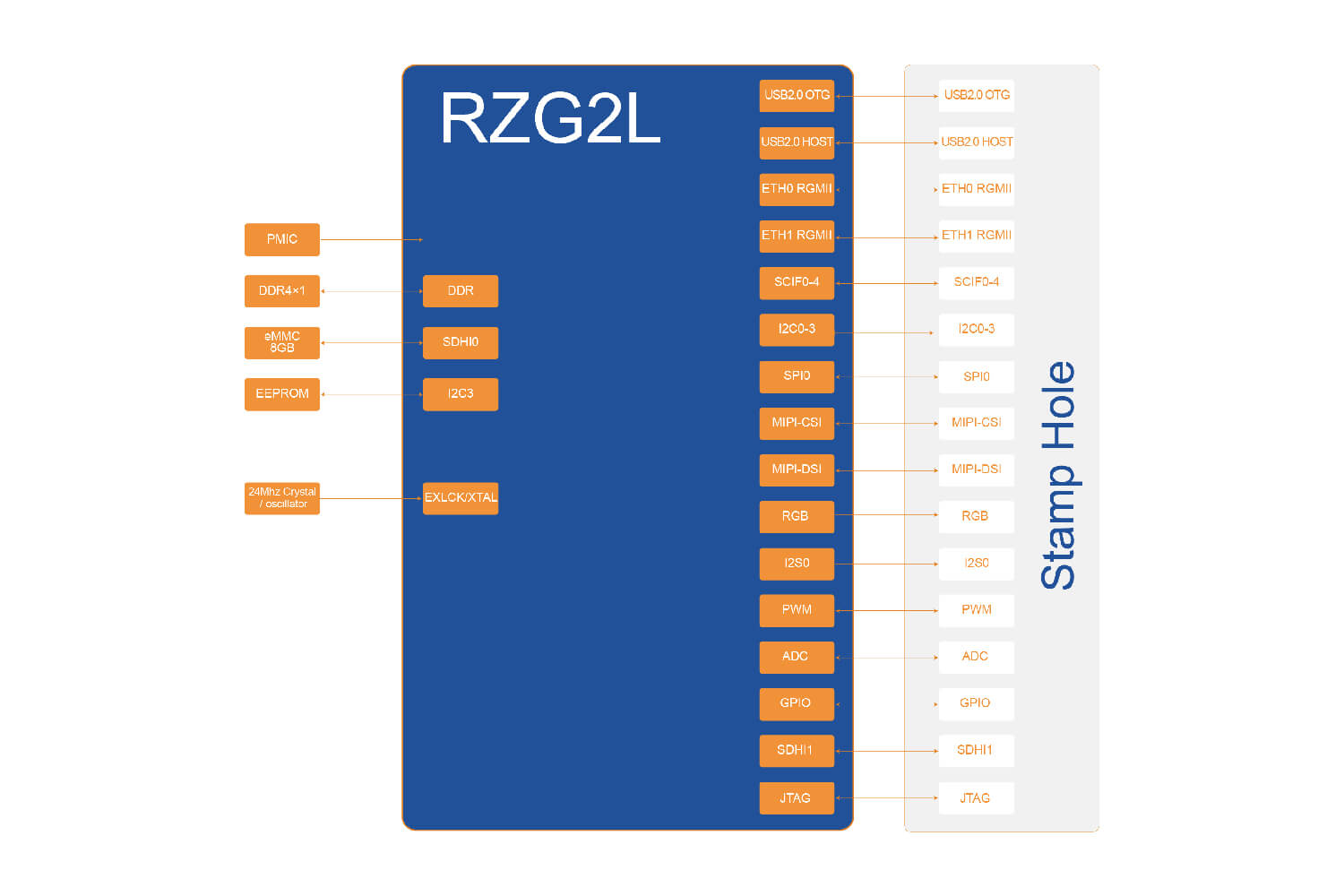

    核心板标注图、框架图

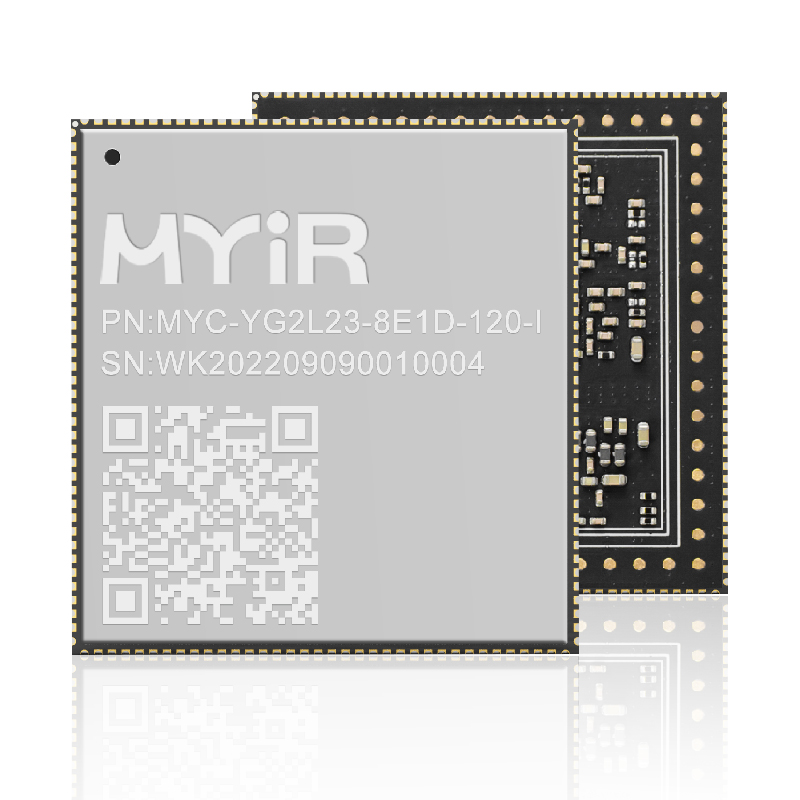

    myc-yg2lx核心板采用高密度高速电路板设计,在大小为43mm*45mm的板卡上集成了rz/g2l、ddr4、emmc、e2prom、pmic电源管理等电路。

    rz/g2l
    rz/g2l
    rz/g2l

    选料、设计、测试认证全方位保证

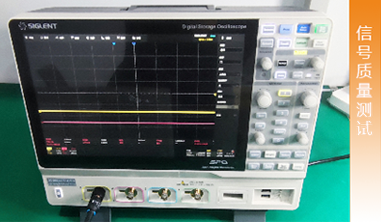

    myc-yg2lx核心板及开发板经过一系列的软硬件测试,保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试,24小时无故障运行,适应严苛工业环境。

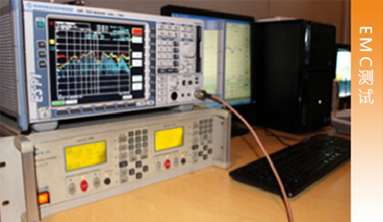

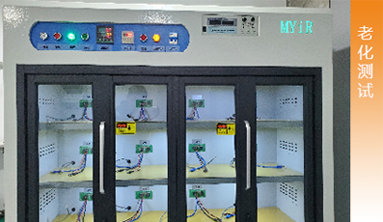

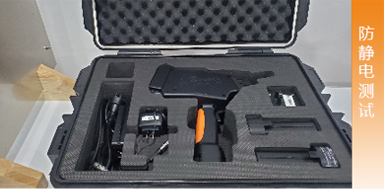

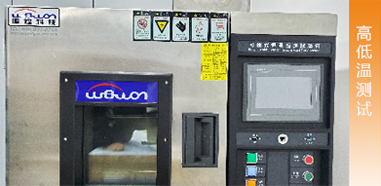

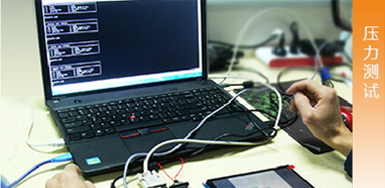

    • 压力测试 信号质量测试 emc测试 老化测试 高低温测试 防静电测试

    品质可靠 高性价比

    myc-yg2lx核心板以smd贴片的形式焊接在底板,管脚包含邮票孔以及背面焊盘。板卡采用10层高密度pcb设计,沉金工艺生产,独立的接地信号层,无铅。

    丰富开发资源,助力开发成功

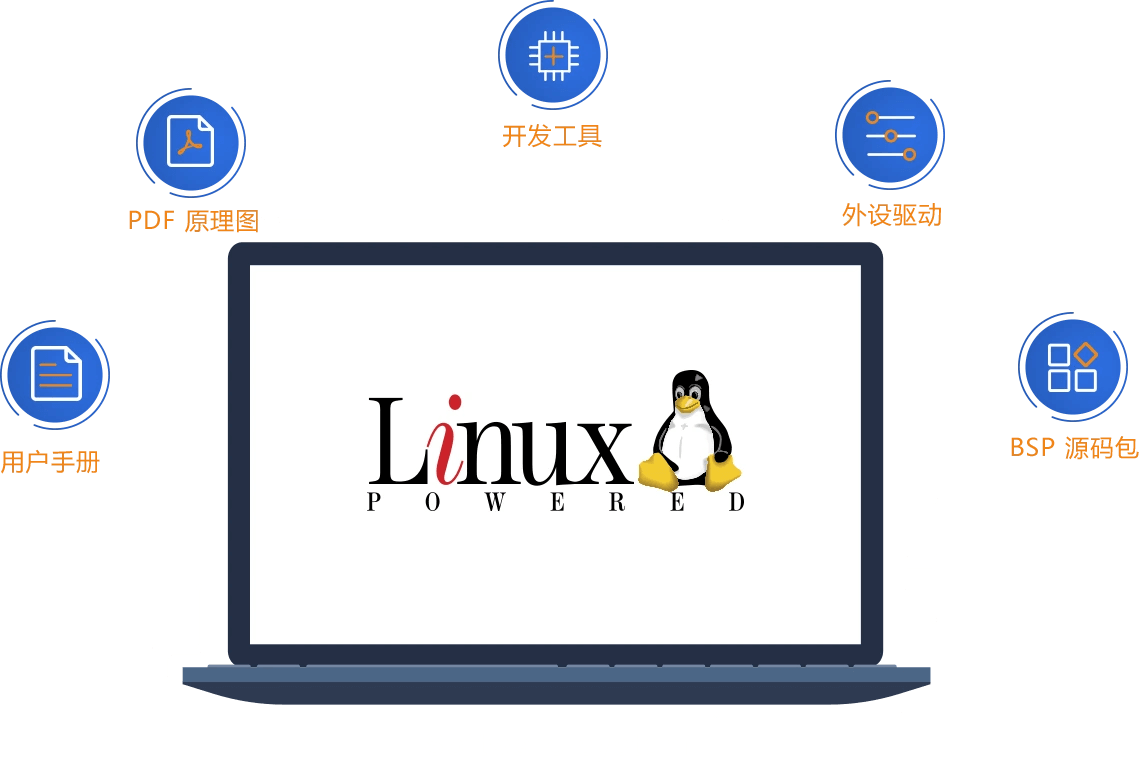

    myd-yg2lx的软件资料包含但不限于∪-boot、 linux、所有外设驱动源码和基于qt5的hmv2.0系统相关开发工具。文档资料包含产品手册、硬件用户手册、硬件设计指南、底板pdf原理图、 linux软件评估和开发指南等相关资料。

    rz/g2l软件资源

    行业demo

    pcl控制器

    移植开源ethercat主站igh;linux实时补丁preempt-rt或xe-nomai(实时响应速度和实时性抖动时间实測数据),编写一个控制台应用程序,通过指令去控制ethercat从站和伺服电机。

    pcl控制器
    充电桩应用

    参考国网充电桩程序,实现电表 modbus协议,iec104平台通信协议以及充电演示界面。

    充电桩应用
    工程器械场景

    4个ahd摄像头采集四路画面在屏幕上显示,模拟仪表信息在屏幕上显示,视频画面和仪表信息分屏显示。

    工程器械场景

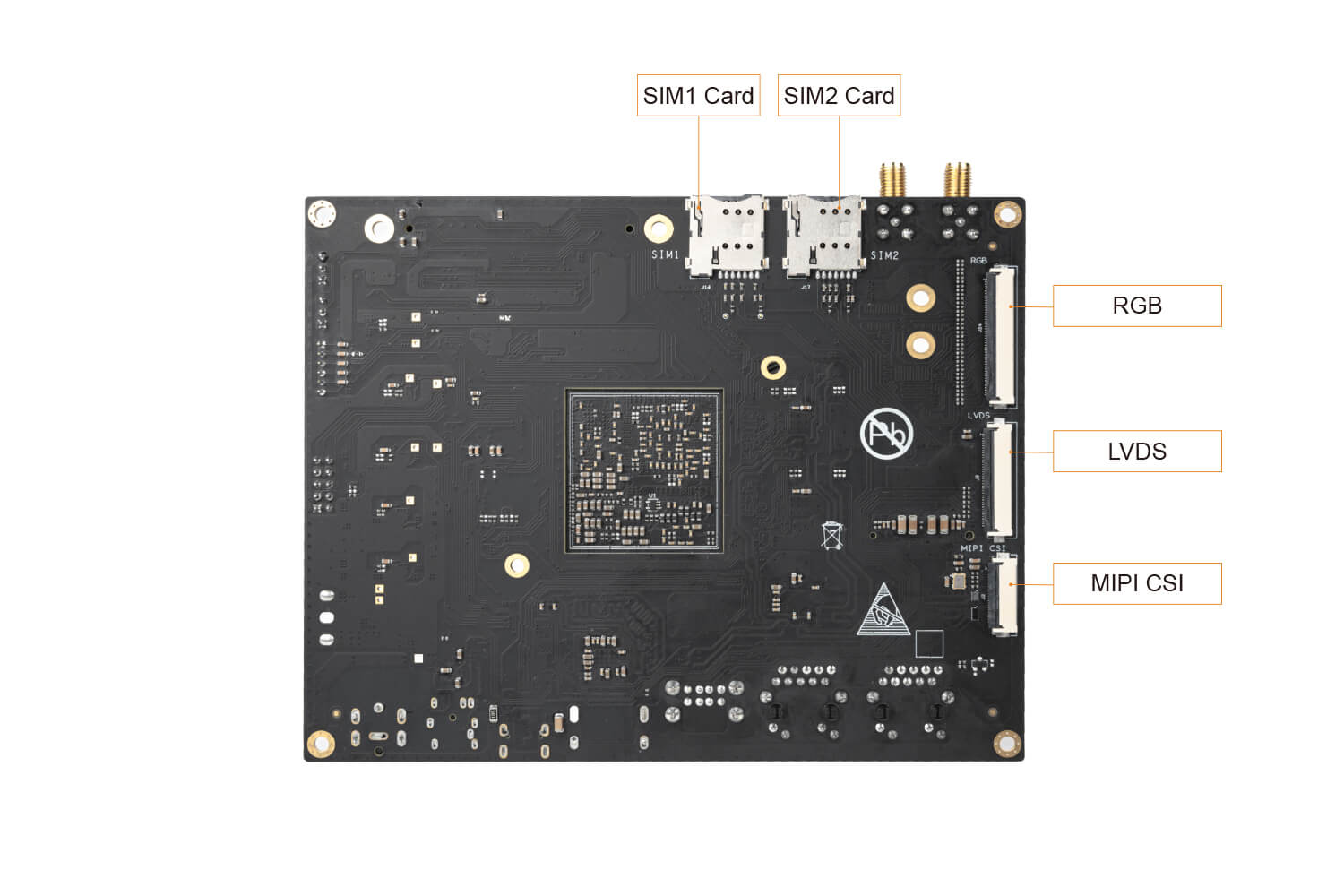

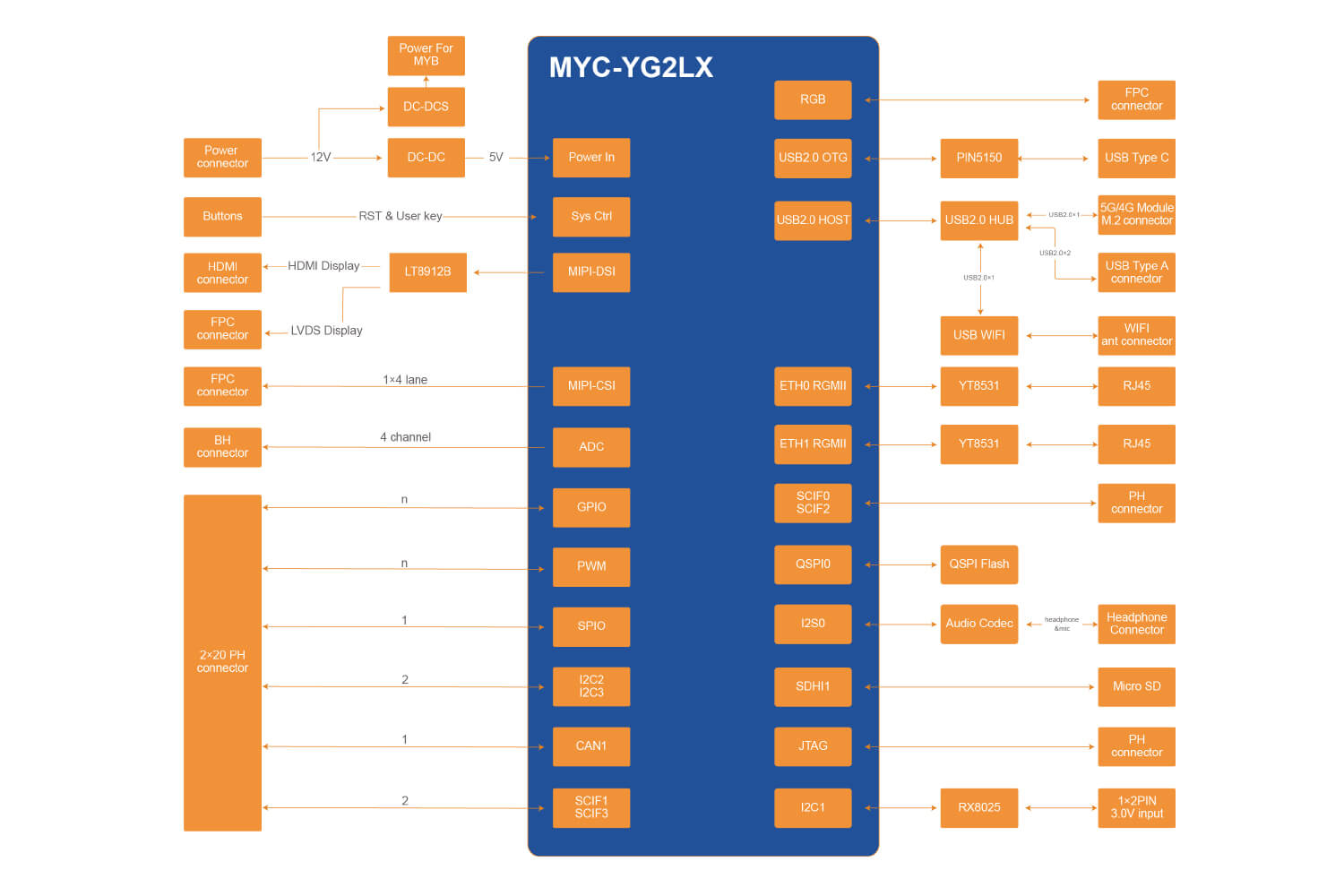

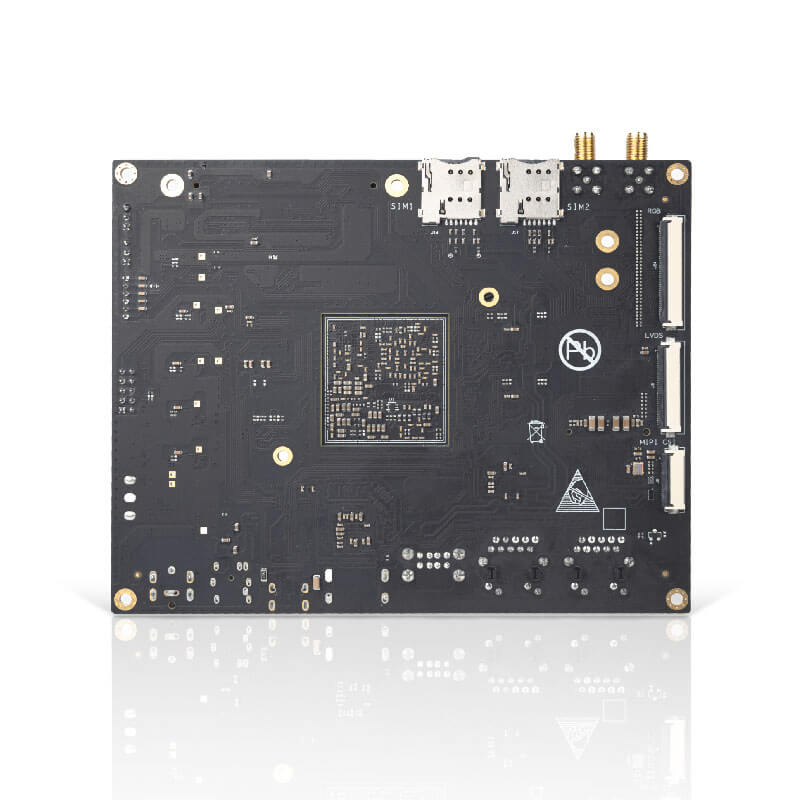

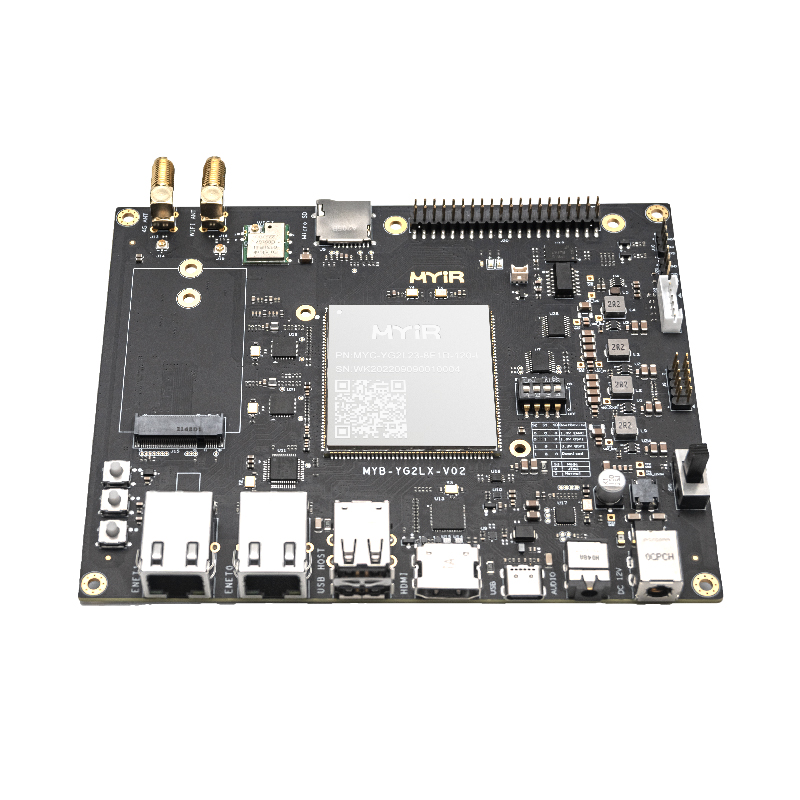

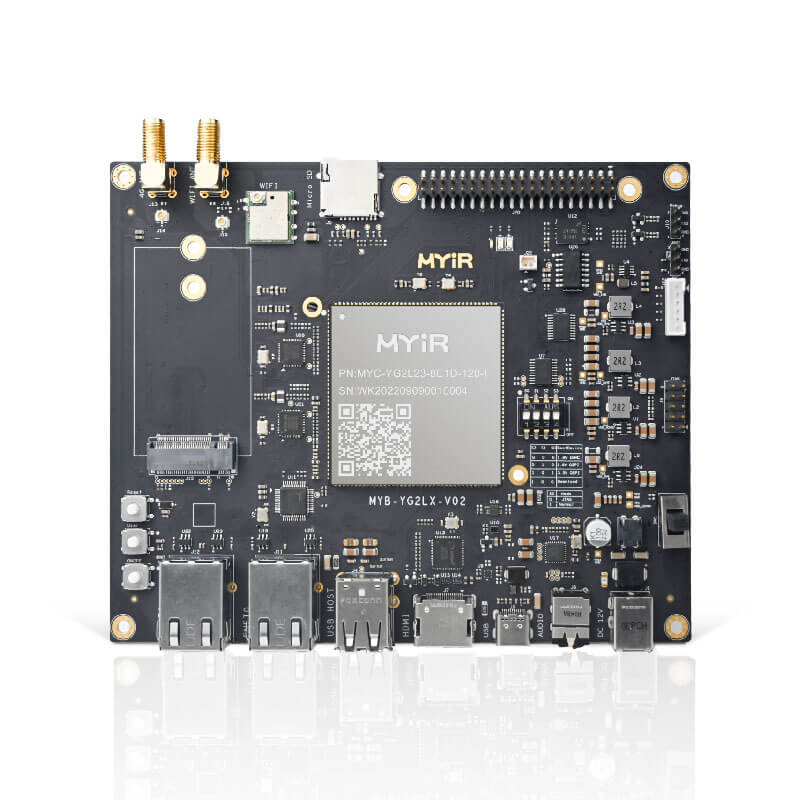

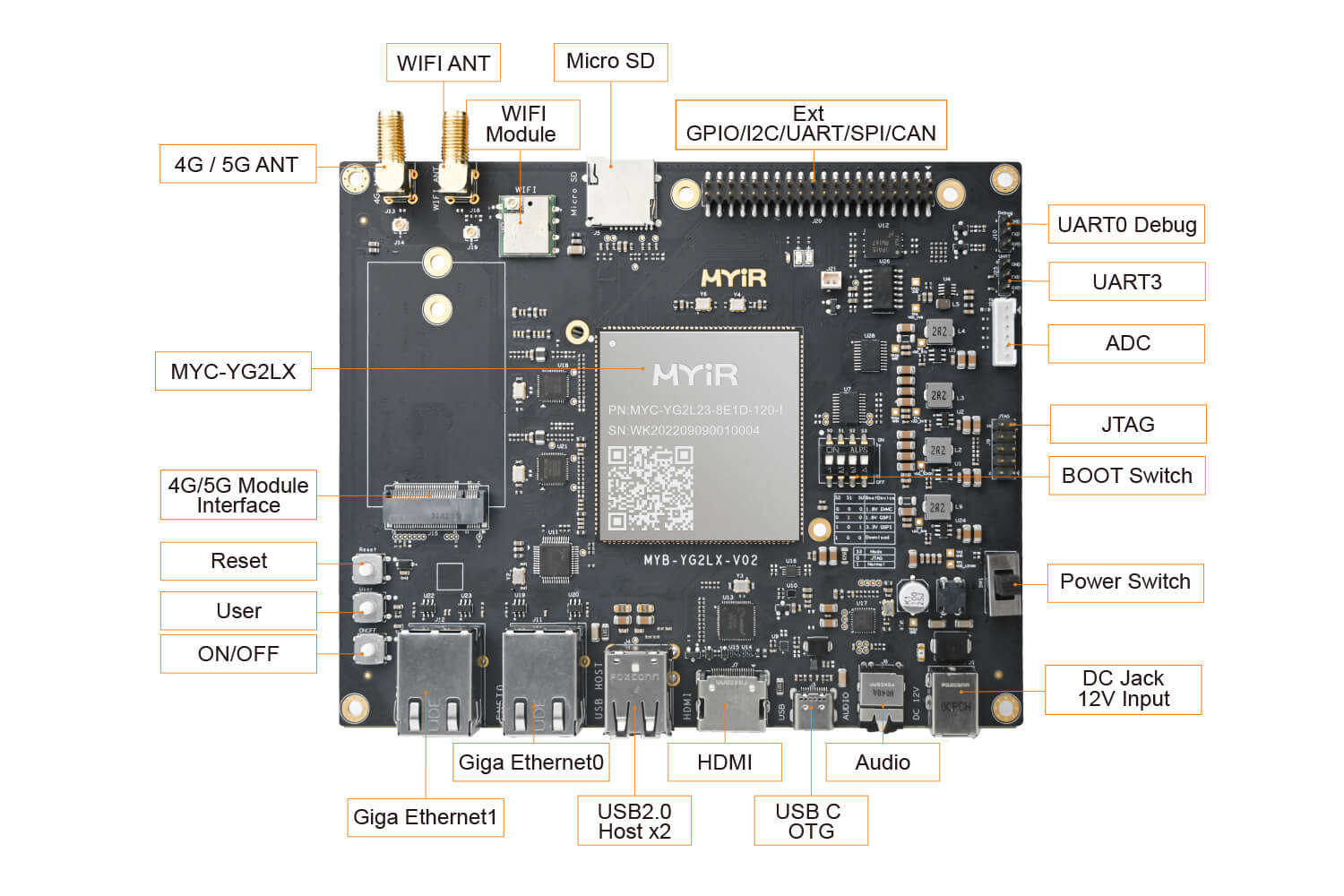

  • 开发板套件标注、框架图

    各种外设给足,适合应用广泛

  • 规格参数

    根据cpu型号、工作温度等参数的不同,请从以下列表中选择最适合您的型号。针对批量要求,米尔提供定制服务,可以选配核心板参数。

    名称 参数 选配
    处理器型号 rz/g2l,2*cortex-a55@1.2g cortex-m33@200m
    电源管理芯片 raa215300
    内存 单颗ddr4,标配1gb/2gb 可选4gb
    存储器 标配8gb emmc 可选4gb/16gb/32gb
    其他存储 32kb eeprom
    接口类型 邮票孔 lga,222pin
    工作温度 商业级:0℃-70℃,工业级:-40℃-85℃
    机械尺寸 43mmx45mm
    操作系统 linux5.10,ubuntu20.04
    项目 参数
    ethernet 2* rgmii 信号
    usb 2*usb2.0
    uart 5* scif 2*sci
    can 2*can
    i2c 4*i2c
    spi 3*spi
    adc 8*adc
    display 1*mipi dsi 1*rgb
    camera 1* mipi csi 1* parallel csi
    audio 4* ssi 1*src
    功能 参数
    系统 power 12v dc
    key 1路复位按键、1路用户按键、1路on/off按键
    boot set 1路拨码开关
    sd 1路micro sd卡槽
    debug 1路调试串口,1路jtag调试接口
    qspi 板载qspi
    通讯接口 wifi/bt 板载wifi模块
    5g/4g 1路m.2 b型插座5g/4g模块接口 2路sim卡座
    ethernet 2路10/100/1000m以太网接口
    usb 2路usb2.0 host接口,采用type-a接口 1路usb2.0 otg接口,采用type-c接口
    uart 4路uart接口,其中uart0用于调试
    can 1路can接口,通过扩展接口引出
    多媒体接口 display 1路lvds显示接口 1路hdmi显示接口 1路rgb显示接口
    camera 1路mipi csi摄像头接口
    audio 1路音频输入输出接口
    扩展接口 rpi interface 1路2.54mm间距的40pin排针,gpio/i2c/uart/spi/can
    类别 名称 描述信息 源码
    bootloader trusted-firmware-a fsbl引导启动 yes
    u-boot 第二引导启动程序uboot_2021.10 yes
    linux内核 linux kernel 基于官方kernel_5.10.83版本定制 yes
    设备驱动 pmic raa215300a2gnp驱动 yes
    qspi w25q128jveiq驱动 yes
    usb host usb host驱动 yes
    usb otg usb otg驱动 yes
    i2c i2c总线驱动 yes
    spi spi总线驱动 yes
    ethernet yt8531sh驱动 yes
    sdhi emmc/sd卡存储驱动 yes
    hdmi lt8912驱动 yes
    lvds lt8912驱动 yes
    rgb rgb驱动 yes
    audio sgtl5000音频驱动 yes
    4g/5g 4g/5g驱动 yes
    pwm pwm控制 yes
    adc adc 驱动 yes
    rtc 实时时钟驱动 yes
    gpio 通用gpio驱动 yes
    uart rs232/rs485/ttl驱动 yes
    can can驱动 yes
    camera(mipi) ov5640摄像头驱动 yes
    wifi fg6188eufx-05驱动 yes
    文件系统 myir-image-core 以yocto构建的不包括gui界面的镜像 yes
    myir-image-full 以yocto构建的全功能的镜像 yes
    myir-image-ubuntu-xfce ubuntu core版本为20.04,包含xfce桌面系统 yes
    行业demo 充电桩应用 参考国网充电桩程序,实现电表modbus协议,iec104平台通信协议以及充电演示界面。集成到measyhmi v2.0版本中,通过full镜像进行演示。 yes
    plc控制器 移植开源ethercat主站igh;linux实时补丁preempt-rt 或 xenomai(实时响应速度和实时性抖动时间实测数据),编写一个控制台应用程序,通过指令去控制ethercat从站和伺服电机。 yes
    工程机械场景 4个ahd摄像头采集四路画面在屏幕上显示,模拟仪表信息在屏幕上显示,视频画面和仪表信息分屏显示。集成到measyhmi v2.0版本中,通过full镜像进行演示。 yes
  • 规格型号

    核心板产品型号 主芯片 内存 存储器 工作温度
    myc-yg2l23-8e1d-120-c r9a07g044l23gbg 1gb ddr4 8gb emmc 0℃~ 70℃
    myc-yg2l23-8e1d-120-i r9a07g044l23gbg 1gb ddr4 8gb emmc -40℃~ 85℃
    myc-yg2l23-8e2d-120-c r9a07g044l23gbg 2gb ddr4 8gb emmc 0℃~ 70℃
    myc-yg2l23-8e2d-120-i r9a07g044l23gbg 2gb ddr4 8gb emmc -40℃~ 85℃
    开发板产品型号 对应核心板型号 工作温度
    myd-yg2l23-8e1d-120-i myc-yg2l23-8e1d-120-i -40℃~ 85℃
    myd-yg2l23-8e2d-120-i myc-yg2l23-8e2d-120-i -40℃~ 85℃

    项目 数量
    开发板包装清单 板卡 核心板一片,底板一片,两者组装在一起
    资料 qsg快速使用手册一份
    线材 usb转ttl线一条
    电源适配器 12v/2a电源及配件一个
    dc转换接头 转接头 5.5x2.1 female 转 5.5x1.7 male 一个
  • 选配模块

    功能类型 模块型号 详情链接
    摄像头 my-cam003m mipi接口摄像头模块 查看详情
    液晶屏 my-lvds070c,7寸lvds触摸屏
    my-tft070cv2,7寸rgb触摸屏
    查看详情
    查看详情
    4g模块 移远em05模块
    5g模块 移远 rm500q-cn模块
    通信接口模块 my-wiredcom通信接口模块
  • 资料下载

    序号 资料名称 大小 下载/查看
    01 myd-yg2lx-产品介绍-v1.0 1.92 mb
