stm32mp135高性价比入门级mpu设计平台

基于stm32mp135新一代通用工业级mpu,单核cortex-a7@1.0ghz,具有极高的性价比; 支持2个千兆以太网接口、 2个can fd接口、 2个 usb2.0接口、8个uart接口; 标准配置支持256m nand flash/256m ddr和4gb emmc/512m ddr两种; 核心板采用邮票孔方式连接,尺寸为37mmx39mm,148pin。

应用:电源管理、工业hmi、工业控制、智能家居、工业网关、零售设备等。

    |
  • 核心板
  • |
  • 开发板
  • |
  • 规格参数
  • |
  • 规格型号
  • |
  • 选配模块
  • |
  • 资料下载
  • |
  • 智能工控平台stm32mp135的应用场景

    stm32mp135系列是st最新发布在工业通用领域的一款高性价比、入门级mpu。此外支持摄像头接口、显示器接口(lcd-tft)、usb2.0 接口、can fd接口、 双千兆以太网接口,因此特别适用于入门级工业人机界面(hmi)和能源电力管理的嵌入式设备等应用。

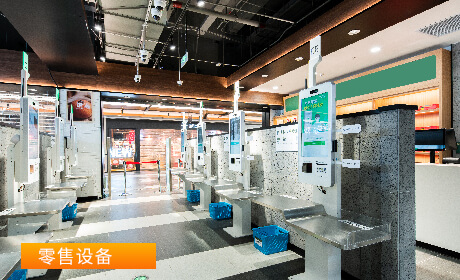

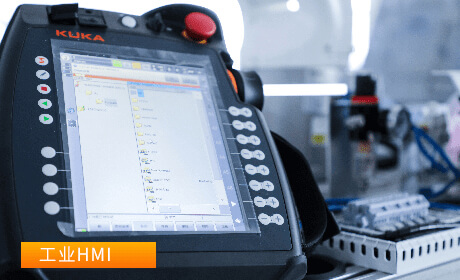

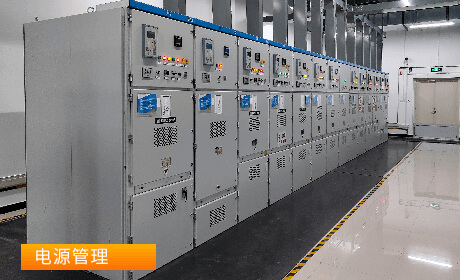

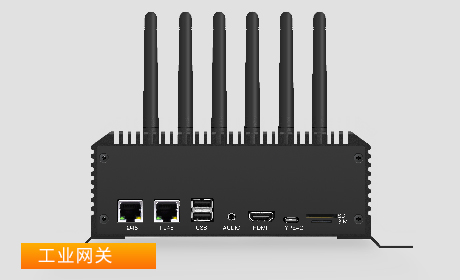

    电源管理 工业hmi 工业控制 智能家居 工业网关 零售设备

    stm32mp135处理器是一款高性价比、高可靠性工业级处理器

    stm32mp135处理器是一款基于单核 cortex-a7 设计的高性价比,高可靠性工业级处理器;配备lcd-tft并行显示接口、16位并行摄像头接口;处理器还支持2路千兆以太网接口、2个can fd接口、2个usb2.0接口、8个uart功能接口。

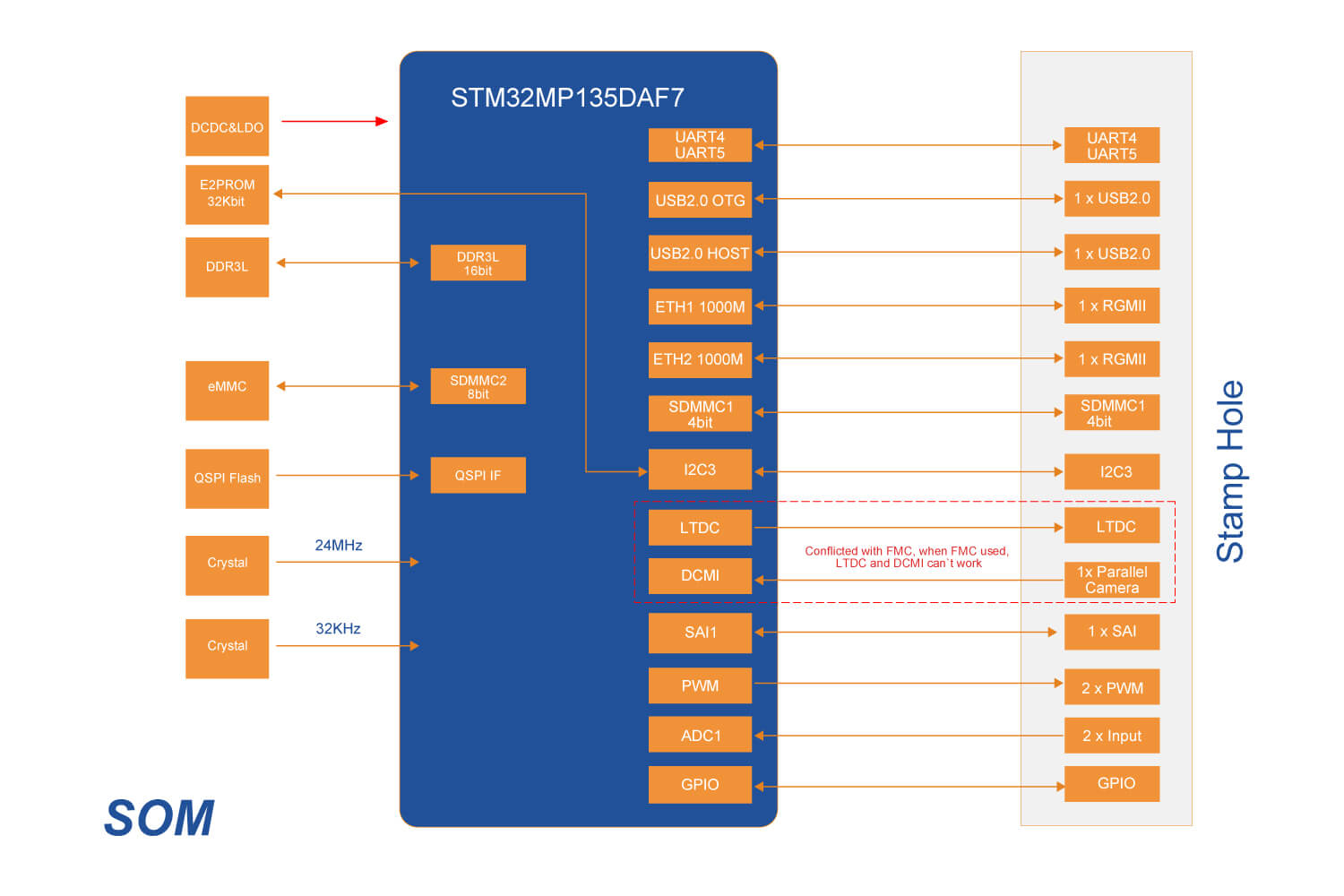

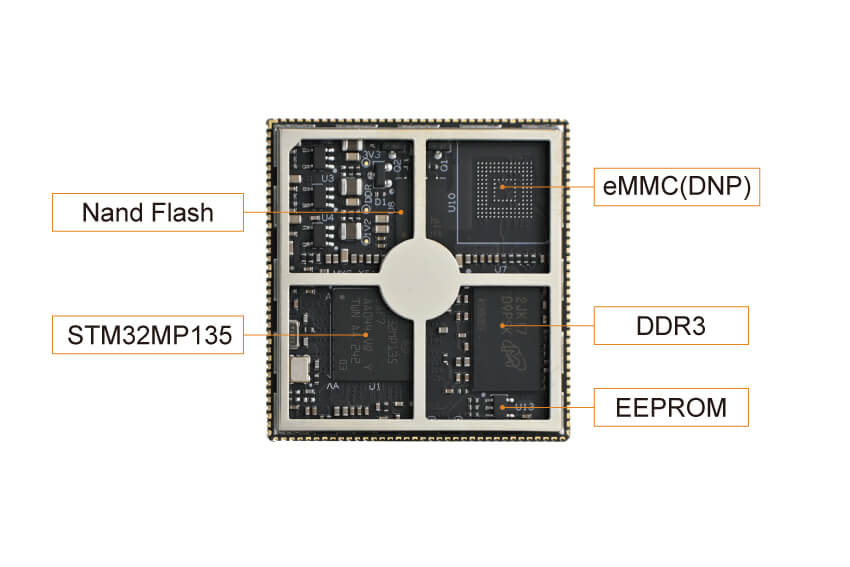

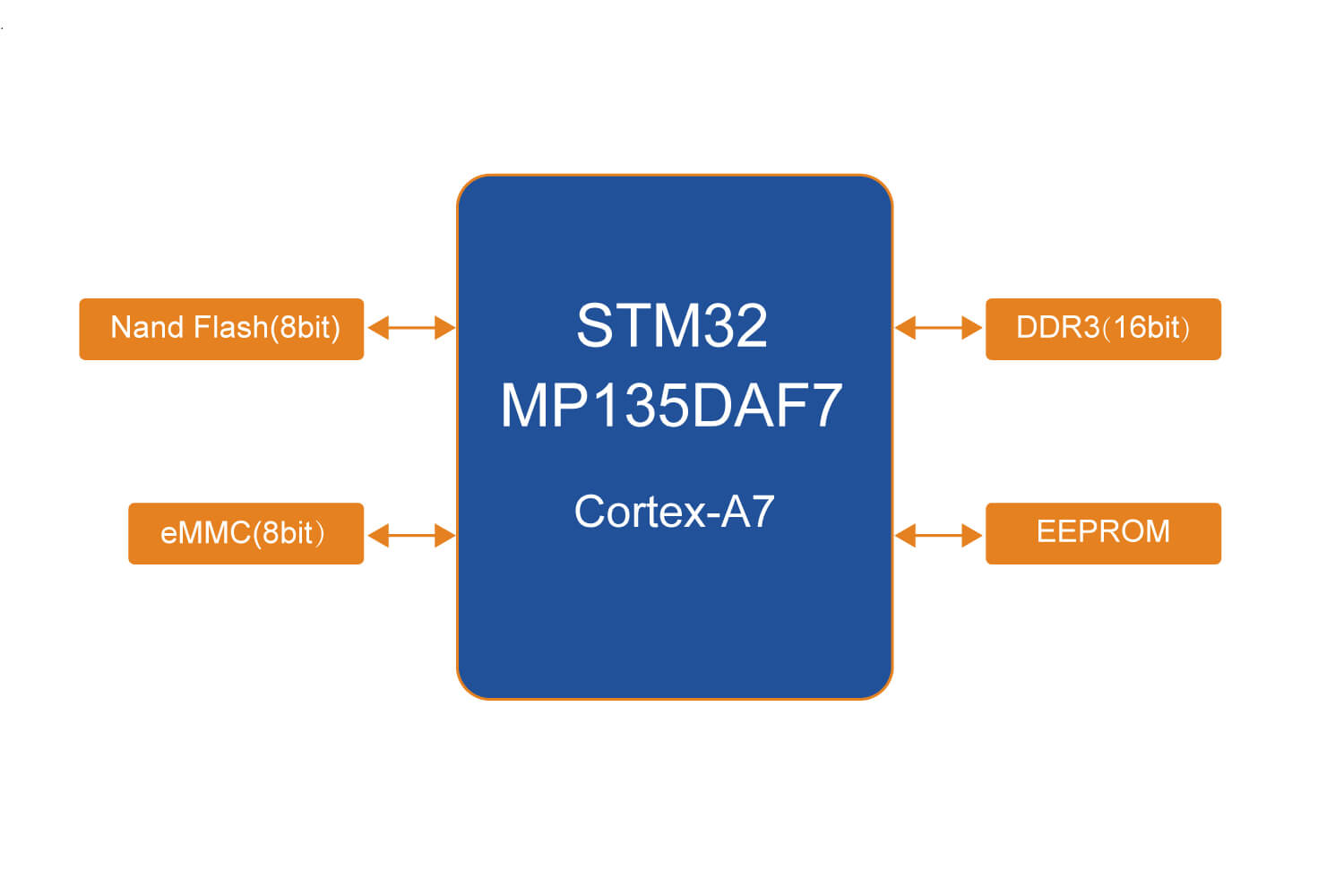

    核心板标注图、框架图

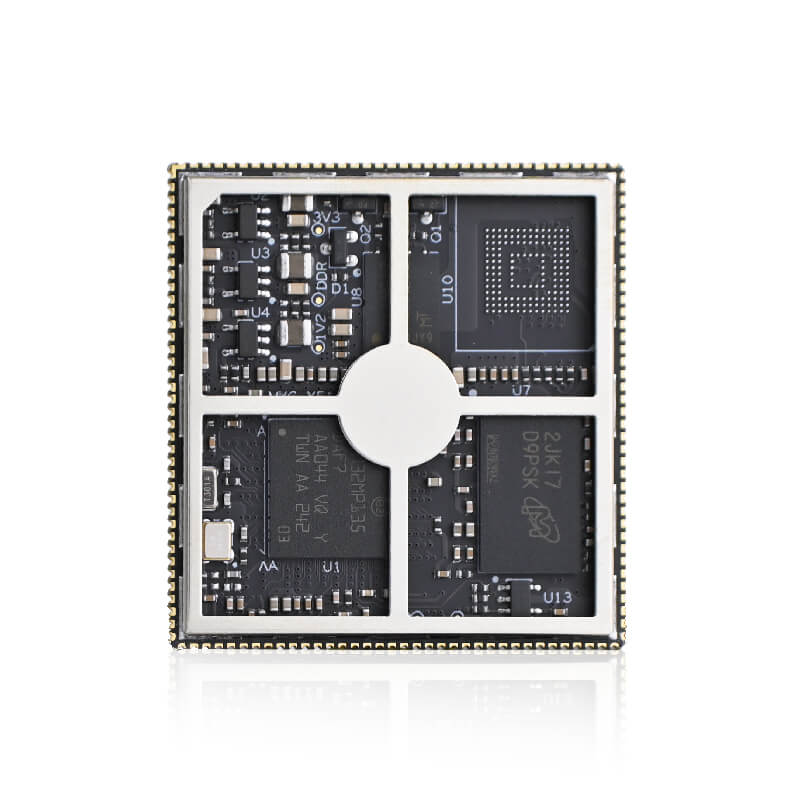

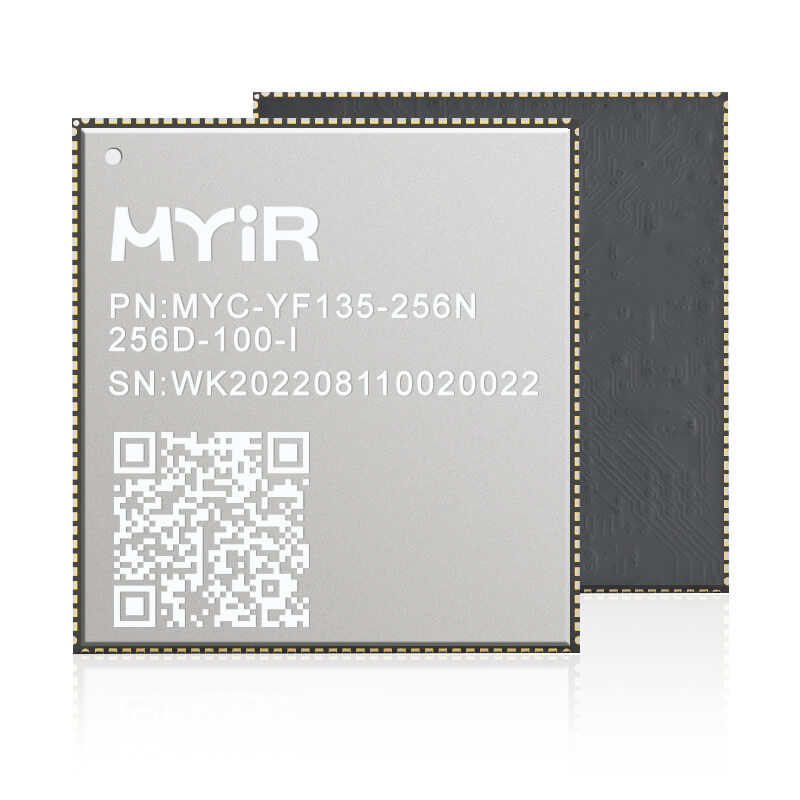

    stm32mp135核心板采用高密度高速电路板设计,在大小为37mm*39mm板卡上集成了stm32mp135、ddr3l、 nand flash/emmc、e2prom、分立电源等电路。

    stm32mp135
    stm32mp135
    stm32mp135

    选料、设计、测试认证全方位保证

    stm32mp135核心板及开发板经过一系列的软硬件测试,保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试,24小时无故障运行, 适应严苛工业环境。

    • 软件压力测试 信号质量测试 老化测试 高低温测试 emc测试 防静电测试

    品质可靠 高性价比

    stm32mp135核心板以smd贴片的形式焊接在底板,管脚为邮票孔封装,通过邮票孔引出信号和电源地共计148pin。板卡采用10层高密度pcb设计,沉金工艺生产,独立的接地信号层,无铅。

    丰富开发资源,助力开发成功

    stm32mp135开发板提供全部的linux bsp源码及丰富的软件开发手册;包含多套操作系统镜像文件;丰富的linux系统软件资源和基于qt5的hmi v2.0系统相关开发工具;帮助用户尽快实现产品的开发。

    rz/g2l软件资源

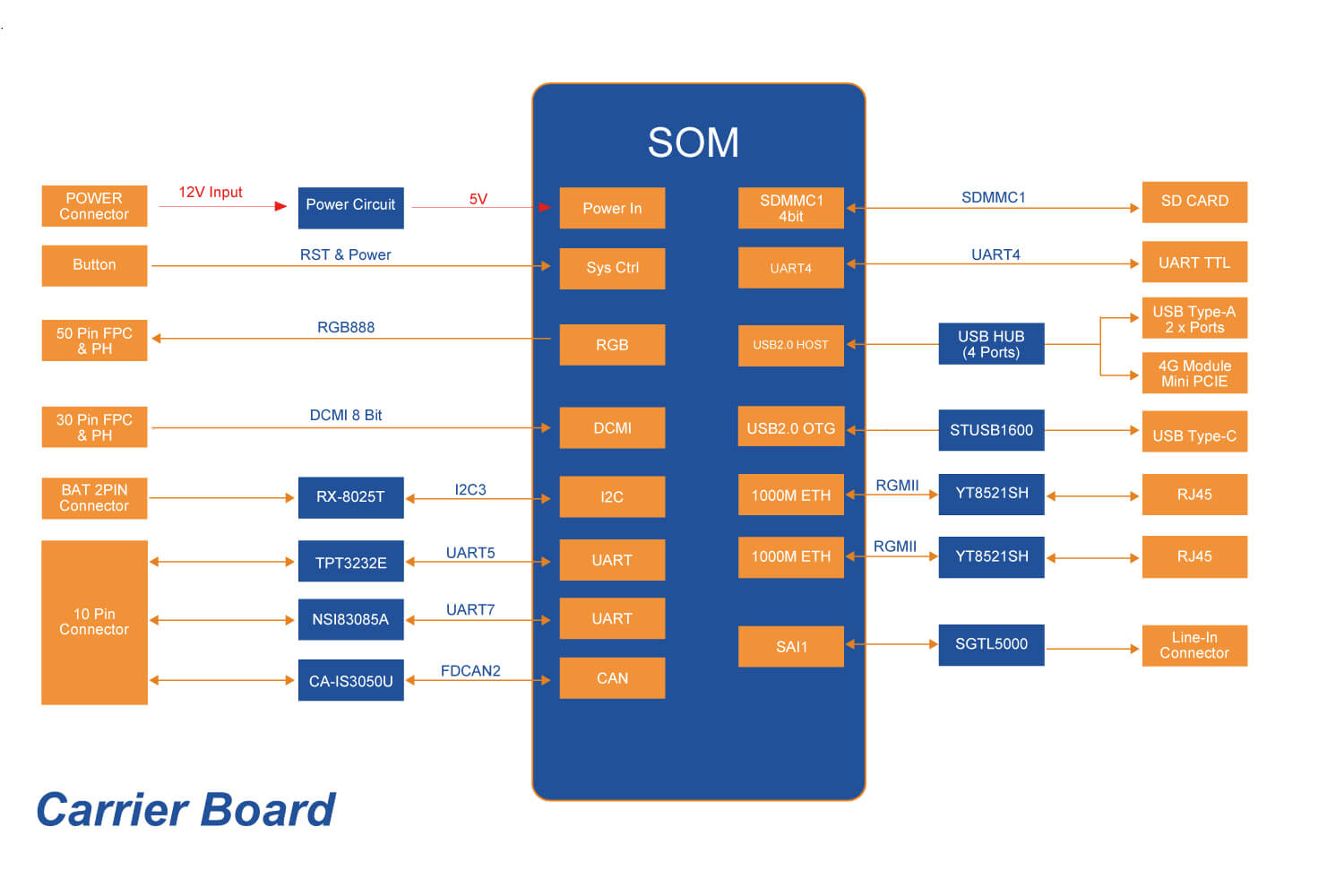

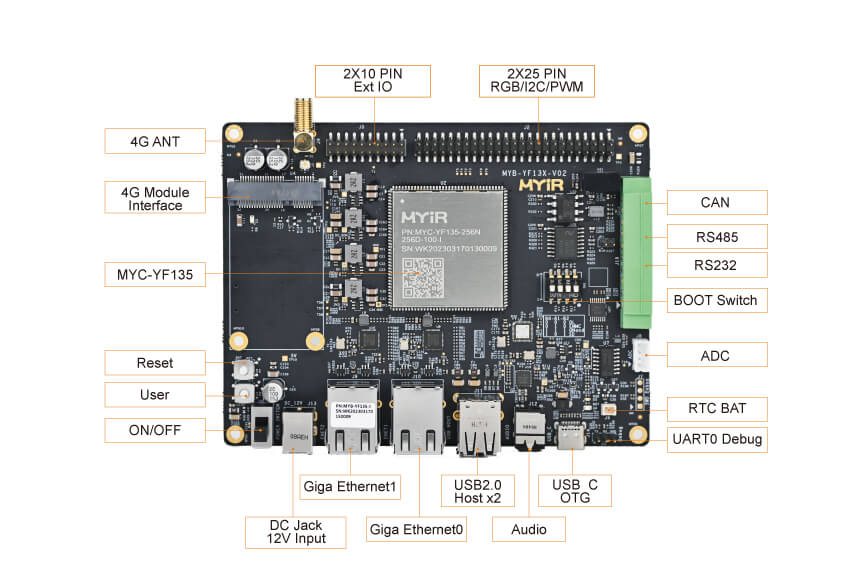

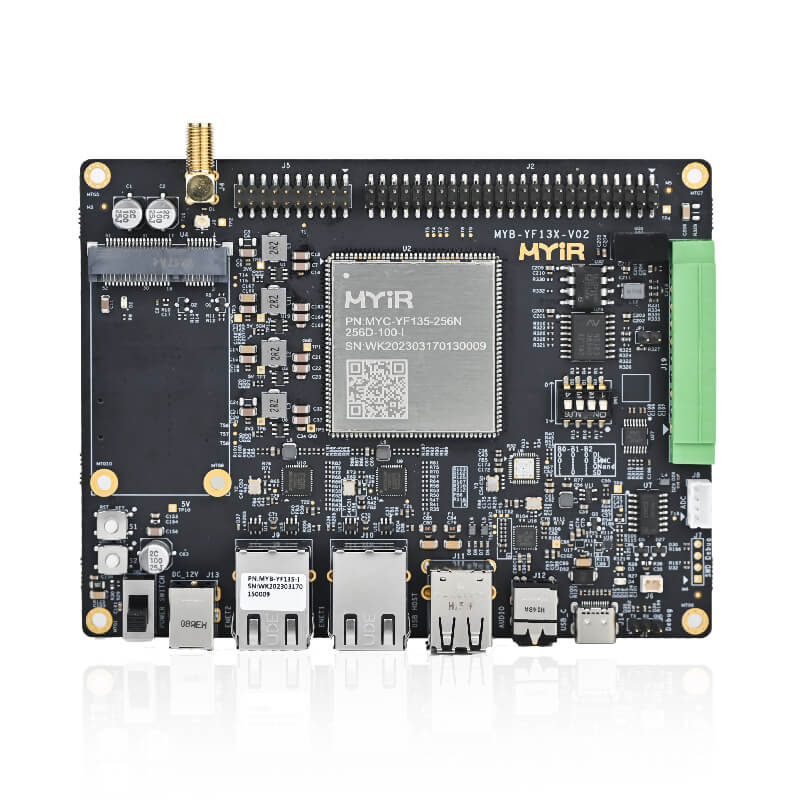

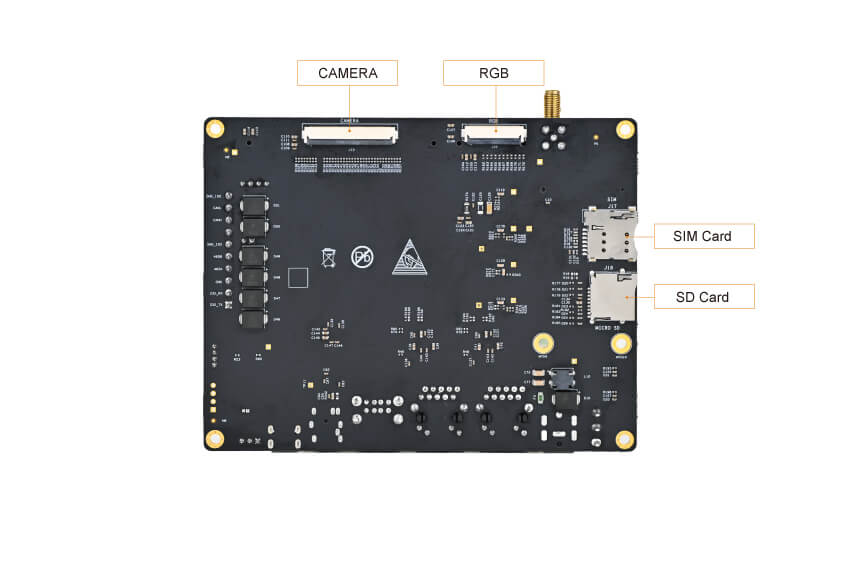

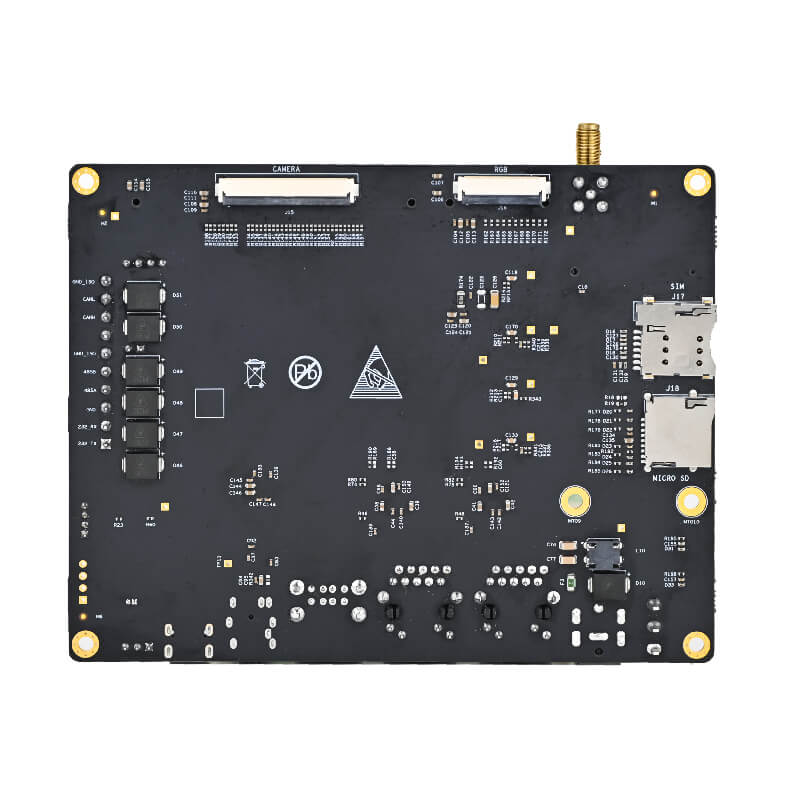

  • 开发板套件标注、框架图

    各种外设给足,适合应用广泛。

  • 规格参数

    根据cpu型号、工作温度等参数的不同,请从以下列表中选择最适合您的型号。针对批量要求,米尔提供定制服务,可以选配核心板参数。

    名称 配置 选配
    处理器型号 stm32mp135daf7,cortex-a7@1.0g
    电源管理 分立电源
    内存 256mb ddr3l 可选512mb,1gb
    存储器 标配4gb emmc / 256mb nand flash emmc 可选8gb
    其他存储 32kb eeprom
    接口类型 邮票孔,148pin
    工作温度 工业级:-40℃-85℃
    机械尺寸 37mm x 39mm
    操作系统 linux 5.15
    项目 参数
    ethernet rgmii x2
    usb 2*usb2.0
    uart 8*uart
    can 2*can fd
    i2s 5*i2s
    i2c 5*i2c
    adc 2*adc
    display 1* rgb
    camera 1* parallel camera
    audio 2*sai
    功能 参数
    系统

    power

    12v dc

    key

    1路复位按键、1路用户按键

    sd

    1路micro sd卡槽

    通讯接口

    4g

    1路mini pcie 4g模块接口

    ethernet

    2路10/100/1000m以太网接口

    usb

    2路usb2.0 host接口,采用type-a接口

    1路usb2.0 otg接口,采用type-c接口

    uart

    1路 uart debug接口

    can

    1路can接口,凤凰端子引出

    rs485

    1路rs485接口,凤凰端子引出

    rs232

    1路rs232接口,凤凰端子引出

    多媒体接口

    display

    一路rgb fpc接口

    audio

    1路音频输出接口

    dvp csi

    1路摄像头接口


    类别 名称 描述信息 源码

    引导程序

    tf-a

    第一引导启动程序tf-a-stm32mp-2.6

    yes

    bootloader

    u-boot

    第二引导启动程序uboot_2021.10

    yes

    linux内核

    linux kernel

    基于kernel_5.15.67版本定制

    yes








    设备驱动

    usb host

    usb host驱动

    yes

    usb otg

    usb otg驱动

    yes

    i2c

    i2c总线驱动

    yes

    spi

    spi总线驱动

    yes

    ethernet

    yt8521sh驱动

    yes

    sdhi

    emmc/sd卡存储驱动

    yes

    lvds

    lcd驱动

    yes

    4g

    4g驱动

    yes

    pwm

    pwm控制

    yes

    adc

    adc 驱动

    yes

    rtc

    实时时钟驱动

    yes

    gpio

    通用gpio驱动

    yes

    uart

    rs232/ttl驱动

    yes

    can

    can驱动

    yes

    rs485

    rs485驱动

    yes

    文件系统

    myir-image-core

    以yocto构建的不包括gui界面的镜像

    yes

    myir-image-full

    以yocto构建的全功能的镜像

    yes

  • 规格型号

    核心板产品型号 主芯片 内存 存储器 工作温度
    myc-yf135-256n256d-100-i stm32mp135daf7 256mb ddr3l 256mb nand flash -40℃~ 85℃
    myc-yf135-4e512d-100-i stm32mp135daf7 512mb ddr3l 4gb emmc -40℃~ 85℃
    开发板产品型号 对应核心板型号 工作温度
    myd-yf135-256n256d-100-i myc-yf135-256n256d-100-i -40℃~ 85℃
    myd-yf135-4e512d-100-i myc-yf135-4e512d-100-i -40℃~ 85℃

    项目 数量
    开发板包装清单 板卡 核心板一片,底板一片,两者组装在一起
    资料 qsg快速使用手册一份
    线材 usb转ttl线一条
    电源适配器 12v/2a电源及配件一个
    dc转换接头 转接头 5.5x2.1 female 转 5.5x1.7 male 一个
  • 选配模块

    功能类型 模块型号 详情链接
    摄像头 my-cam011b (ov2659) 查看详情
    液晶屏 my-tft070cv2,7寸rgb触摸屏 查看详情
    4g模块 移远ec20-minipcie模块
    视频信号转换模块 my-rgb2hdmi,可将rgblcd显示信号转换为hdmi输出
  • 资料下载

    序号 资料名称 大小 下载/查看
    01 myd-yf13x -产品介绍-v1.0 1.51 mb
