高速率 高性能ls1028a处理器的应用范围
myc-j1028x核心板及开发板，采用nxp ls1028a系列处理器，具有丰富的高速接口和支持高清显示的特点，适用于工业路由器、工业控制、边缘计算、汽车电子、工业物联网等对高速总线接口、处理性能以及显示要求较高的场景。
myc-pg网赌软件
双核cortex a72 支持6个千兆工业网口
- 基于nxp ls1028a处理器，双核 cortex™-a72，主频1.5ghz;
- 支持6个千兆网口，且都支持tsn（开发板支持5个千兆工业网口）；
- 具备pcie3.0、sata3.0、usb3.0、can-fd等高速总线接口;
- 支持dp显示，可支持dp1.3和edp1.4，显示分辨率高达4k@60fps;
- 工业级-40℃ - 85℃，金手指314pin;

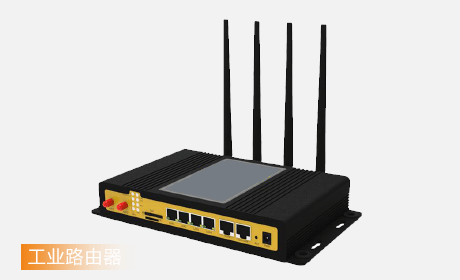

应用：工业路由器、工业控制、边缘计算、汽车电子、工业物联网等。
-
nxp cortex a72 双核处理器，适合高速率、高性能、高显示的场景

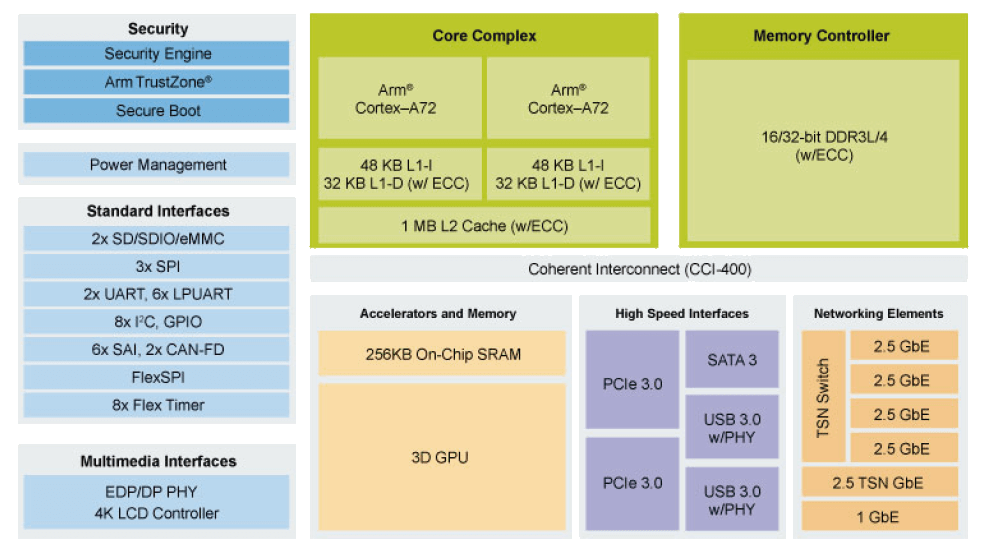

myc-j1028x核心板及开发板，ls1028a处理器搭载双核 cortex™-a72 cpu， 1.5ghz主频，包括支持时间敏感网络(tsn)的以太网交换机和以太网控制器；具有两个功能强大的64位arm®v8内核支持工业控制的实时处理；内置gpu和lcd控制器使人机接口(hmi)系统支持新一代接口。
核心板标注图、框架图

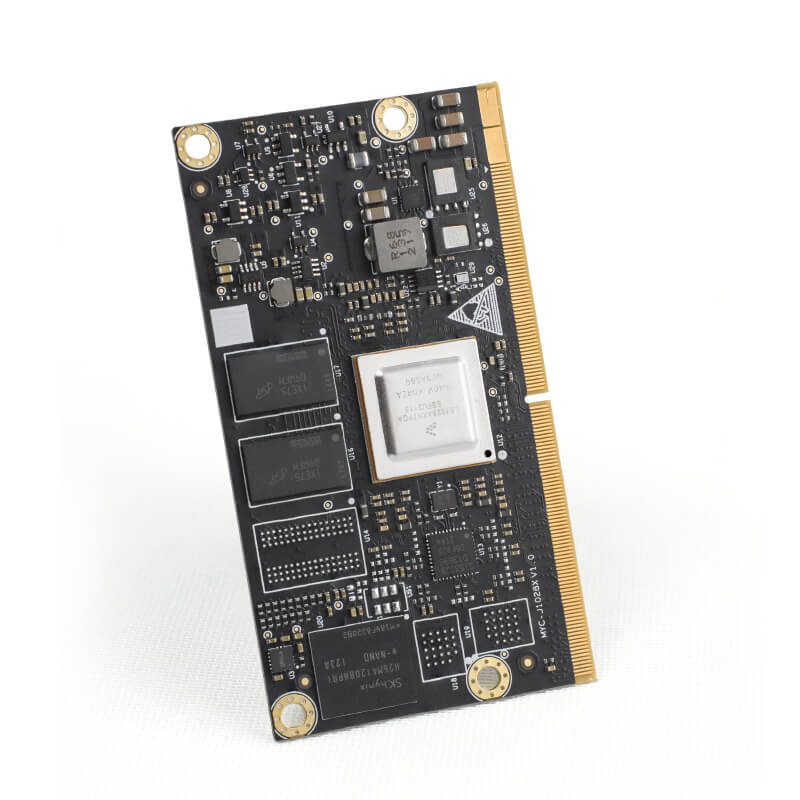

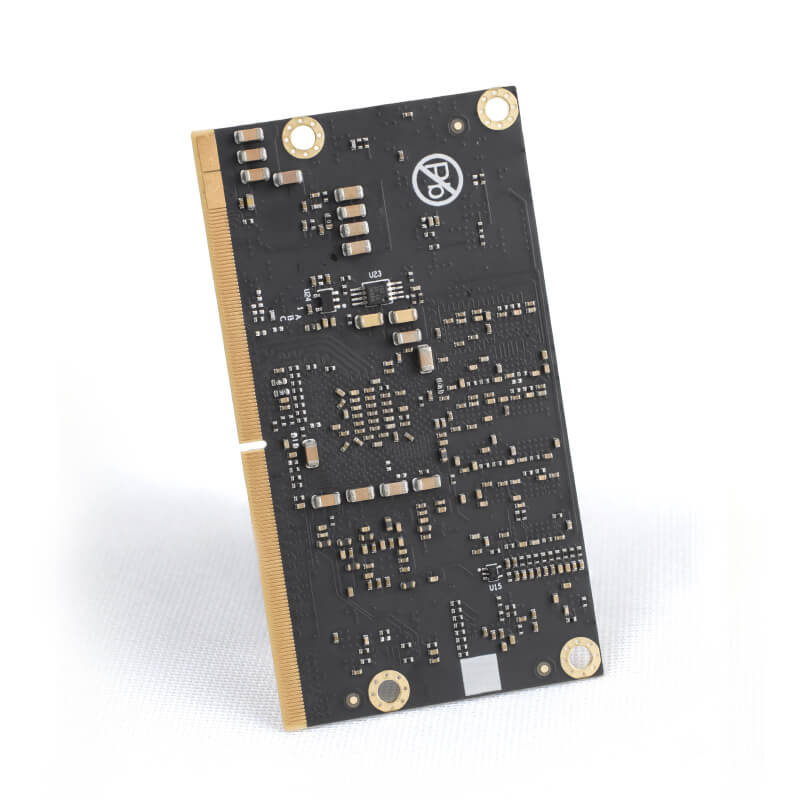

myc-j1028x核心板采用高密度高速电路板设计，在大小为82mmx45mm的板卡上集成了nxp ls1028a处理器、ddr4、emmc、flex-spi、eeprom、 temp sensor等电路。
核心板标注图

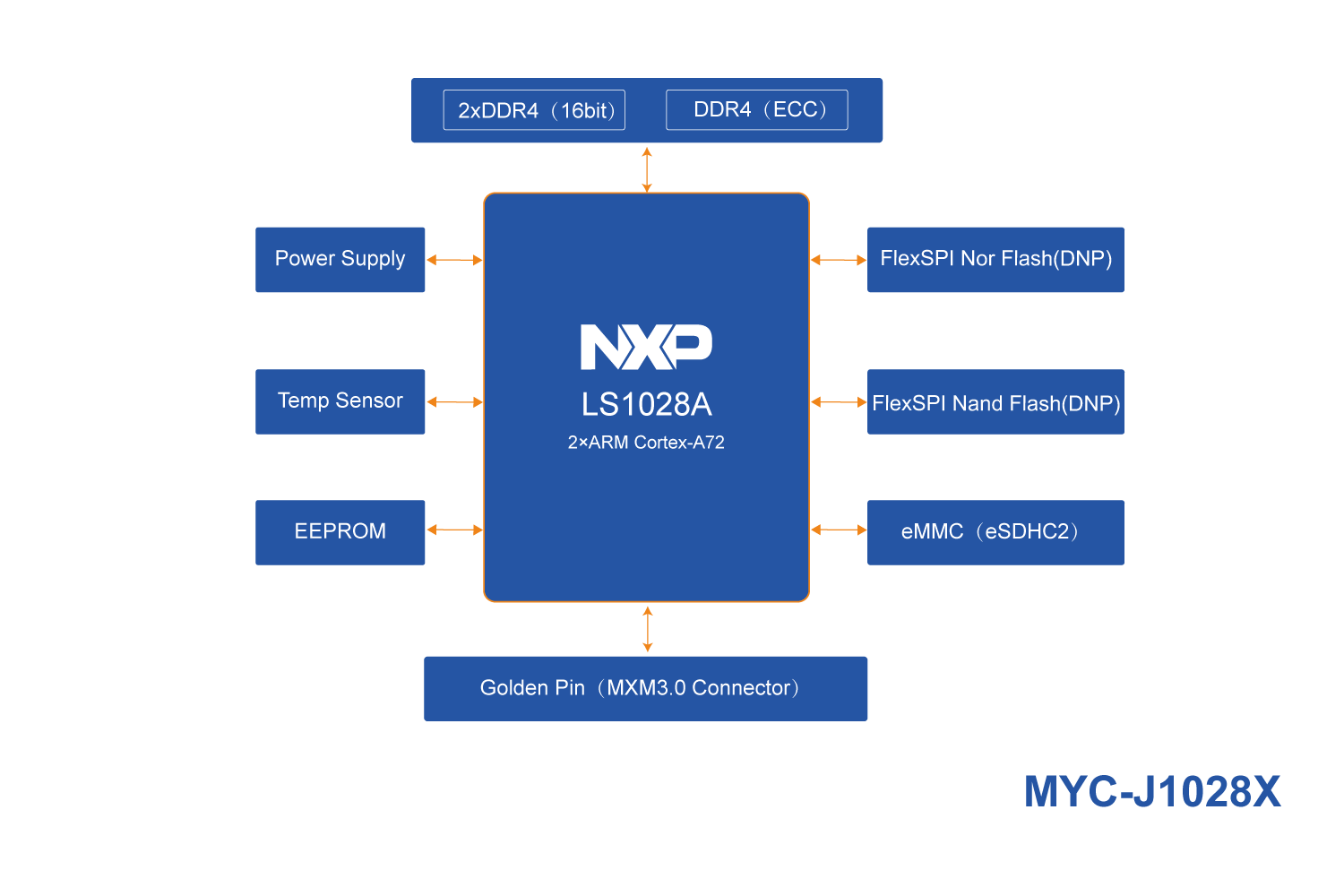

核心板资源框架图选料、设计、测试认证全方位保证
基于nxp ls1028a的myc-j1028x核心板及开发板经过一系列的软硬件测试，保障产品性能稳定关键信号质量测试、高低温测试、软件压力测试，24小时无故障运行，适应严苛工业环境。

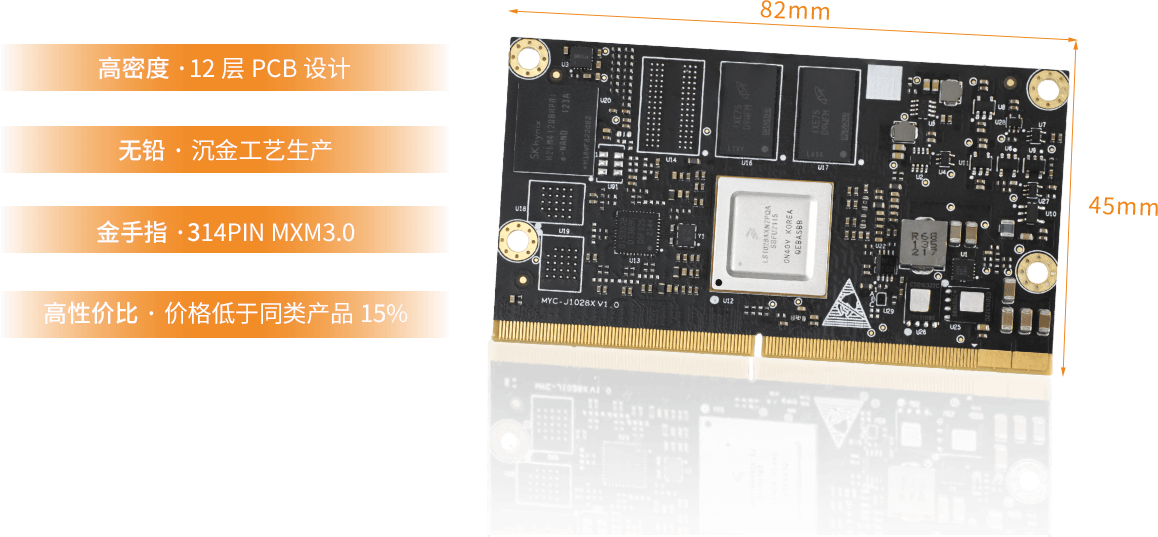

品质可靠 高性价比
myc-j1028x核心板尺寸82*45mm，板卡采用12层高密度pcb设计，沉金工艺生产，独立的接地信号层，无铅。核心板和底板采用314pin mxm3.0金手指连接器连接，性价比高。
丰富开发资源
myc-j1028x核心板及开发板软件资料包含但不限于提供linux、ubuntu、edge所有外设驱动源码和相关开发工具。文档资料包含产品手册、硬件用户手册、硬件设计指南、底板pdf原理图、linux软件评估和开发指南等相关资料。
-
-

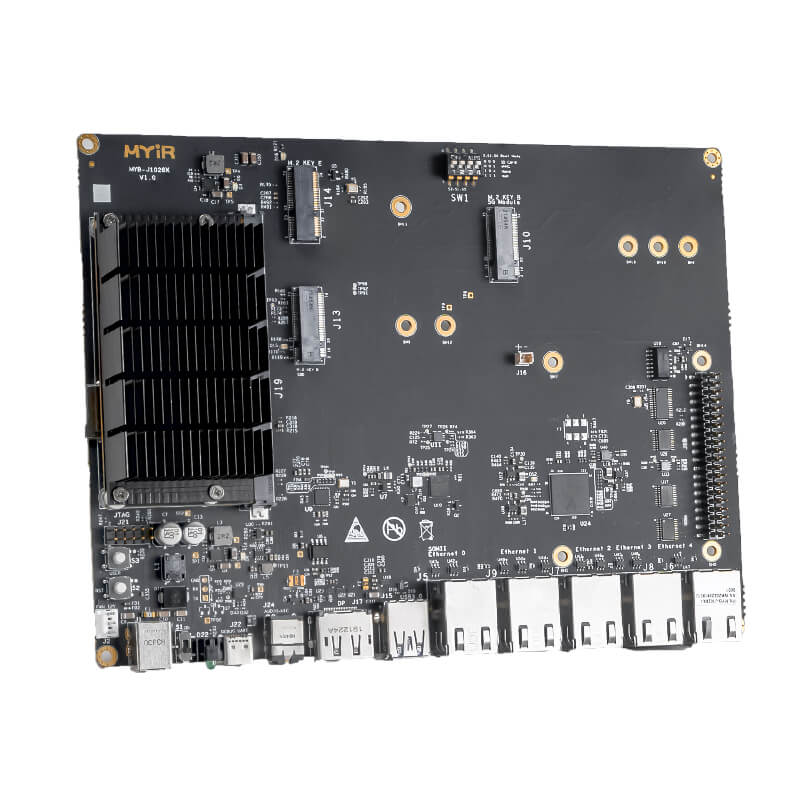

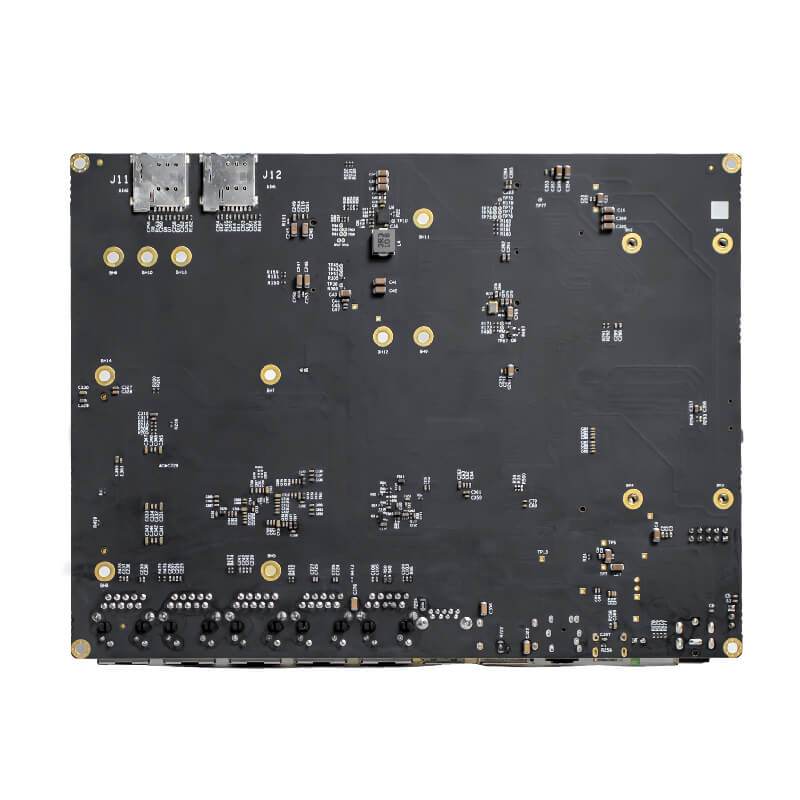

开发板套件标注、框架图
各种外设给足，适合应用广泛

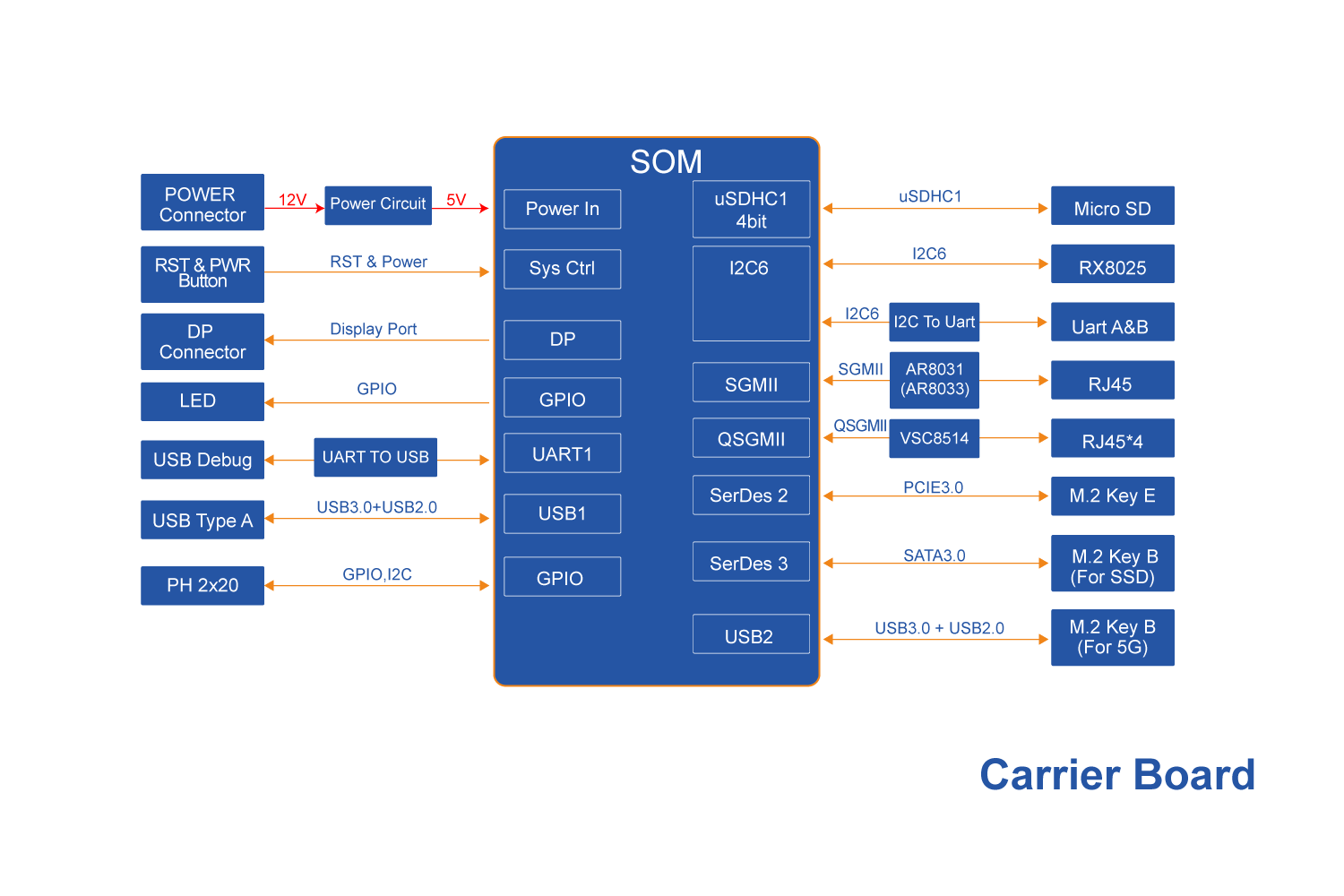

开发板结构框图
开发板功能标识图 -
规格参数
以下是基于nxp ls1028a处理器的myc-j1028x工业级核心板的相关参数。针对批量要求，米尔提供定制服务，可以选配核心板参数。
名称 主要参数 配置 处理器型号 nxp ls1028a 标配 处理器架构 双核arm cortex-a72 处理器主频 1.5ghz 内存 标配2gb ddr4 ，容量可选3gb、4gb 可选 存储器 标配8gb emmc ，容量可选16gb、32gb 可选 xspi nor flash 默认空贴 可选 qspi nand flash 默认空贴 可选 工作电压 5v 机械尺寸 82mmx45mmx1.2mm 接口类型 金手指，314pin pcb工艺 12层板设计，沉金工艺 工作温度 工业级：-40℃~85℃ 操作系统 linux 5.10
ubuntu 18.04相关认证 ce，rohs 项目 参数 ethernet 1* sgmii信号
1* qsgmii信号pcie 3.0 2* pcie 3.0 sata 3.0 1* sata 3.0 can-fd 2* can-fd usb3.0 2* usb3.0 i2c 8* i2c spi 3* spi sdio 2* sdio uart 6*lpuart
2* uartdisplay output 1* dp1.3/edp1.4，支持4k@60fps jtag 支持jtag sai 6* sai 功能 参数 系统 power 12v dc jack key 1路复位按键 1路用户按键 switch 1路电源开关 boot set 1路拨码开关 sd 1路micro sd卡槽 通讯接口 wifi/bt 1路pcie3.0协议m.2 e型插座的wifi模块接口 5g 1路usb3.0协议m.2 b型插座的5g模块接口
2路sim卡座ssd 1路sata3.0协议m.2 b型插座的ssd模块接口 ethernet 5路10/100/1000m以太网接口，rj45接口，均支持tsn usb 1路 usb 3.0 host 接口，采用type-a接口 uart 1路调试串口，通过串口转usb，采用type-c接口
2路普通串口，通过扩展接口引出多媒体接口 display 1路dp显示接口 ，分辨率高达4k@60fps audio 1路3.5mm音频输出接口 扩展接口 expansion io 1路2.54mm间距的40pin排针，gpio/i2c/spi/uart/can 类别 名称 描述信息 源码 引导程序 rcw 初始化时钟，pin mux yes atf 安全环境与非安全环境的切换，ddr初始化 yes uboot u-boot 2020.04 yes linux内核 linux kernel 基于官方kernel_5.4.47版本定制（ubuntu）
基于官方kernel 5.10.9版本定制（edge）yes 设备驱动 mmc esdhc驱动程序 yes spi spi驱动程序 yes i2c i2c驱动程序 yes usb host usb 驱动程序 yes ethernet 千兆网络驱动程序 yes dsa switch 交换机驱动程序 yes tsn tsn驱动程序 yes xpsi xspi 驱动程序 yes uart 串口驱动程序 yes can can驱动程序 yes gpio gpio驱动程序 yes rtc rtc驱动程序 yes sata sata驱动程序 yes pcie pcie驱动程序 yes sai sai驱动程序 yes dp dp驱动程序 yes 文件系统 ubuntu 基于lsdk 20.12构建的ubuntu文件系统 yes myir-image-full 基于yocto 3.2.1构建的edge文件系统 yes 编译工具链 cross compiler aarch64-linux-gnu-gcc binary -
产品选型
型号 主芯片 板卡温度级别 内存 存储器 核心板 myc-j1028n-8e2d-150-i ls1028axn7pqa -40℃~ 85℃ 2gb ddr4 8gb emmc 开发板 myd-j1028n-8e2d-150-i ls1028axn7pqa -40℃~ 85℃ 2gb ddr4 8gb emmc -
选配模块
项目 说明 购买链接 摄像头 my-cam002u usb摄像头 有线通信接口模块 my-wiredcom，树莓派接口形式，支持rs232/rs485/can 5g模块 移远rm500q模块 wifi模块 intel 9260ngw模块 -
资料下载
序号 资料名称 更新时间 大小 下载/查看 01 myc-j1028x 产品手册-v1.0 2022.5.20 2.10 mb 02 myc-j1028 rohs-report
2022.8.19 2.24 mb
03 myc-j1028x rpt.pdf
2022.8.19
2.66 mb
-
