再续am335x经典,米尔ti am62x核心板上市,赋能新一代hmi -pg网赌软件

文章来源: 发布日期:2023.8.3 浏览次数:69 次

近十年来,am335x芯片作为ti经典工业mpu产品,在工业处理器市场占据主流地位,其凭借gpmc高速并口、pru协处理器等个性化硬件资源,在工业控制、能源电力、轨道交通、智慧医疗等领域广受用户欢迎。随着信息技术的快速发展,ti推陈出新,发布新一代64位mpu通用工业处理器平台-am62x,用于满足am335x用户实现更高性能的功能需求。米尔作为领先的嵌入式处理器模组厂商,与ti再联手,推出基于ti-am62x处理器的myc-ym62x核心板及开发板,为新一代hmi设计应用赋能。

基于ti am62x的米尔myc-ym62x核心板


am62x,为新一代工业hmi设计

am62x是ti在智能工控领域新一代高性能、超高效处理器。am62x处理器配备cortex-a53最高可达1.4ghz cpu、cortex-m4f @400mhz,3d gpu图形加速器,支持opengl 3.x/2.0/1.1、vulkan 1.2图形加速引擎。此外,这款微处理器还配备16位ddr4/ddr4l动态随机存储器、摄像头接口(mipi-csi)、显示器接口(2路lvds/rgb parallel)、usb2.0 接口、sdhi接口、3路can fd接口、双千兆以太网接口(tsn),因此特别适用工业人机交互(hmi)和电力控制的嵌入式设备等应用。

ti am62x 处理器框图


再续经典,am335x 的升级替代

am62x处理器作为ti sitara™产品线新一代mpu产品,相比上一代经典处理器am335x具备更高性能及功能扩展性,将接替am335x续写下一个十年!新款am62x相较于am335x,具备多核异构,主频高达1.4ghz等新功能,其can、gpmc、千兆以太网接口性能得到跨越性加强,以满足客户对高性能处理器的需求。

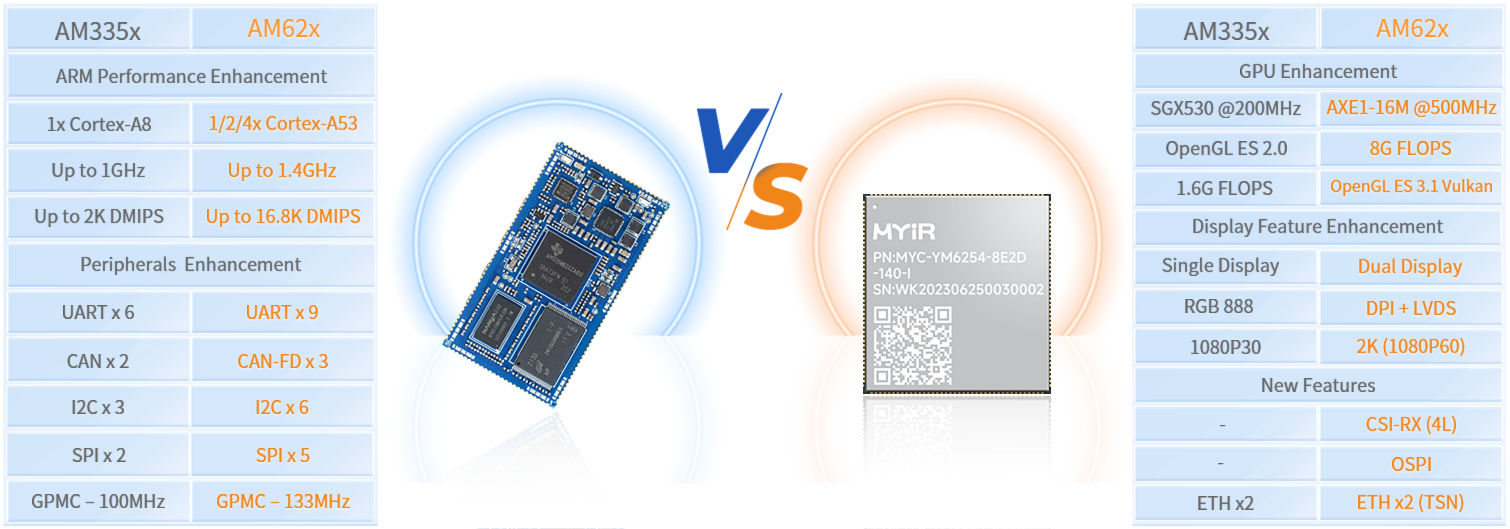

基于ti am62x和am335x对比


支持双屏异显,接口功能丰富

ti am62x处理器是一款工业级应用芯片,集成了arm cortex-a53高性能cpu和arm cortex-m4f实时cpu,含3d gpu图形加速器(仅am625x),支持2路显示控制器,满足双屏异显场景需求,并支持2k高清显示。处理器还支持2个具有tsn功能的千兆以太网接口、支持3路原生can fd,赋能车载及周边产品,支持并行总线gpmc,满足arm与fpga高速通信,适用于工业hmi、医疗、工业自动化、电力、显控终端等场景。


邮票孔设计,高性价比

myc-ym62x核心板,基于ti am62x处理器,采用高密度高速电路板设计,在大小为43mm*45mm的板卡上集成了am62x、ddr4、emmc、e2prom、pmic电源管理等电路。myc-ym62x具有最严格的质量标准、超高性能、丰富外设资源、高性价比、长供货时间的特点,适用于高性能智能设备所需要的核心板要求。


单核/双核/四核全工业级设计,灵活选择

ti am62x系列产品提供多款处理器型号,其中包括am6254/am6252/am6251/am6234/am6232/ am6231等不同型号,米尔对3款am62x系列的核心板做了引脚兼容设计,客户可根据性能和具体场景需求,可对单核/双核/四核/gpu功能进行设计切换,硬件无需二次开发。

基于ti am62x系列型号对比


严苛认证,符合高性能智能设备的要求

米尔基于ti am62x核心板具有最严格的质量标准、超高性能和算力、丰富高速接口、高性价比、长供货时间的特点,适用于高性能智能设备所需要的核心板要求。


配套开发板,助力开发成功

米尔基于ti am62x核心板提供配套的开发板,采用12v/2a直流供电,搭载了2路千兆以太网接口、1路usb2.0协议m.2 b型插座的5g/4g模块接口、板载1路sdio协议的wifi/bt模块、1路hdmi显示接口、1路dual lvds显示接口、两路lvds 接口、1路音频输入输出接口、2路usb host type a、1路 usb otg type-c接口、1路micro sd接口、2路rs485/can fd带电气隔离凤凰端子接口。

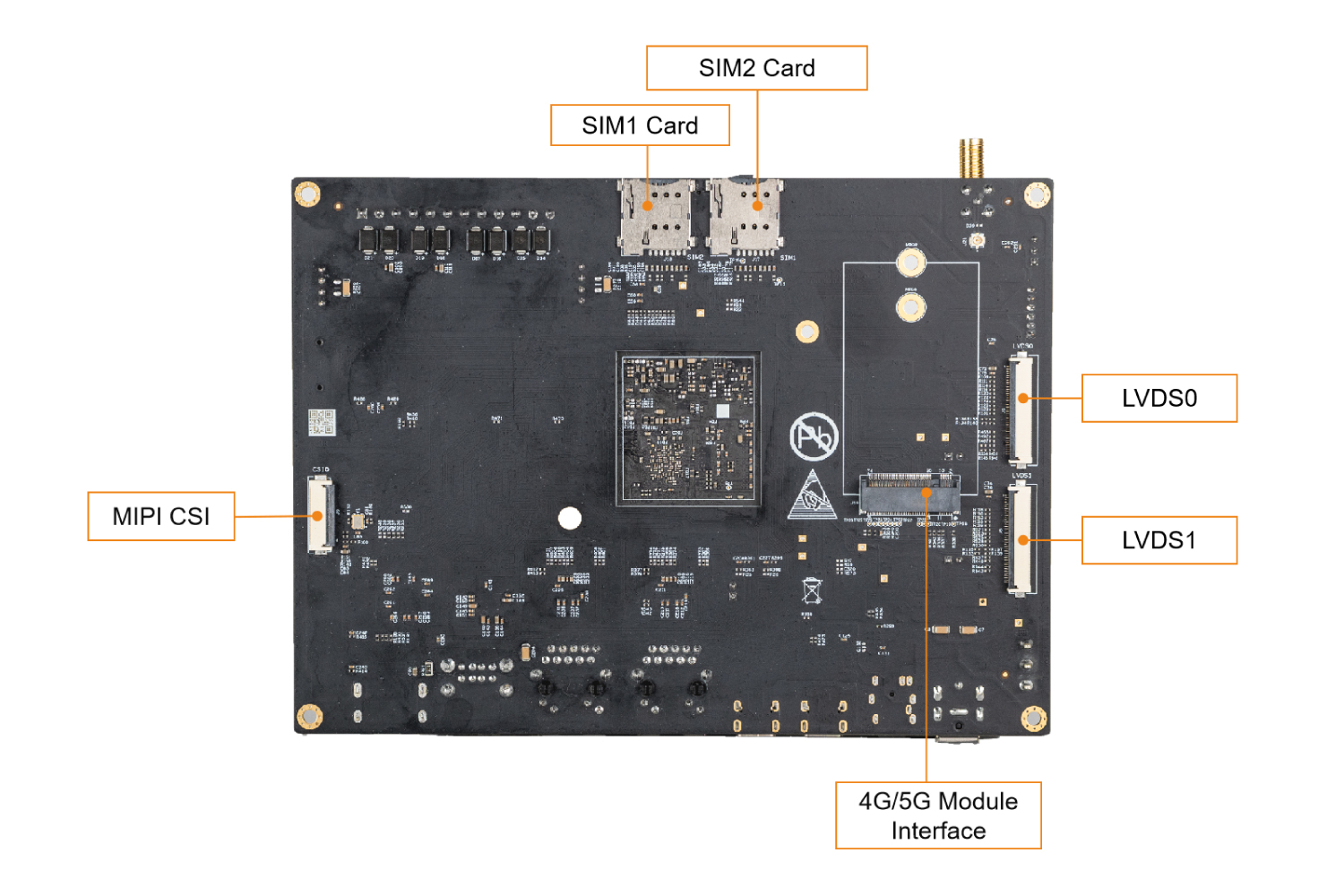

ti am62x系列myc-ym62x开发板


丰富开发资源

米尔基于ti am62x开发板-myd-ym62x,提供丰富的软件资源以帮助客人尽快实现产品的开发。在产品发布时,您购买后可以获取全部的linux bsp源码及丰富的软件开发手册。

myir-image-core:米尔定义的一个精简的,启动快速,稳定,实时的系统,它是以yocto 构建的不包括gui界面的镜像,但包含完整的硬件驱动,常用的系统工具,调试工具等。

myir-image-full:以 yocto 构建的全功能的镜像,包含所有的完整的硬件驱动,常用的系统工具,调试工具等,支持使用 shell, c/c ,qml, python等应用开发环境。



ti am62x系列myc-ym62x核心板资源参数

名称

配置

选配

处理器型号

am6254,4*cortex-a53@1.4ghz cortex-m4f@400mhz

am6252,2*cortex-a53@1.4ghz cortex-m4f@400mhz

am6231,1*cortex-a53@1ghz cortex-m4f@400mhz


电源管理芯片

tps6521901


内存

单颗ddr4,标配1gb/2gb

可选4gb

存储器

标配8gb emmc

可选4gb/16gb/32gb

其他存储

32kb eeprom


接口类型

邮票孔 lga,222pin


工作温度

工业级:-40℃-85℃


机械尺寸

43mmx45mm


操作系统

linux 5.10



ti am62x系列myc-ym62x核心板扩展信号

项目

参数

ethernet

2* rgmii

usb

2*usb2.0

uart

9*urat

can

3*can fd

i2c

6*i2c

spi

5*spi

gpmc

1*gpmc

display

2*lvds

1*rgb

camera

1* mipi csi

audio

3*mcasp

jtag

1*jtag

ti am62x系列myc-ym62x开发板接口

功能

参数

系统

power

12v dc

key

2路复位按键、1路用户按键

boot set

2路拨码开关

sd

1路micro sd卡槽

debug

1路调试串口(type c),1路jtag调试接口

ospi

板载ospi 默认dnp

通讯接口

wifi/bt

板载wifi 蓝牙模块

4g/5g module

1路m.2 b型插座4g/5g模块接口

2路sim卡座

ethernet

2路10/100/1000m以太网接口

usb

2路usb2.0 host接口,采用type-a接口

1路usb2.0 otg接口,采用type-c接口

1路usb uart接口,采用type-c接口

can

2路can fd带隔离接口,凤凰端子

rs485

2路rs485带隔离接口,凤凰端子

gpmc

1路gpmc,30 pin排针接口

多媒体接口

display

1路dual lvds显示接口, 30pin插针接口

2路单通道lvds显示接口,fpc接口

1路hdmi显示接口

camera

1路mipi csi摄像头接口

audio

1路音频输入输出接口
